上节我们学习了 Service 对象,它是 Kubernetes 内置的负载均衡机制,使用静态 IP 地址代理动态变化的 Pod,支持域名访问和服务发现,是微服务架构必需的基础设施。

Service 很有用,但也只能说是“基础设施”,它对网络流量的管理方案还是太简单,离复杂的现代应用架构需求还有很大的差距,所以 Kubernetes 就在 Service 之上又提出了一个新的概念:Ingress

1. 为什么要有 Ingress

我们知道了 Service 的功能和运行机制,它本质上就是一个由 kube-proxy 控制的四层负载均衡,在 TCP/IP 协议栈上转发流量。

但在四层上的负载均衡功能还是太有限了,只能够依据 IP 地址和端口号做一些简单的判断和组合,而我们现在的绝大多数应用都是跑在七层的 HTTP/HTTPS 协议上的,有更多的高级路由条件,比如主机名、URI、请求头、证书等等,而这些在 TCP/IP 网络栈里是根本看不见的。

Service 还有一个缺点,它比较适合代理集群内部的服务。如果想要把服务暴露到集群外部,就只能使用 NodePort 或者 LoadBalancer 这两种方式,而它们都缺乏足够的灵活性,难以管控,这就导致了一种很无奈的局面:我们的服务空有一身本领,却没有合适的机会走出去大展拳脚。

该怎么解决这个问题呢?

Kubernetes 还是沿用了 Service 的思路,既然 Service 是四层的负载均衡,那么我再引入一个新的 API 对象,在七层上做负载均衡是不是就可以了呢?

不过除了七层负载均衡,这个对象还应该承担更多的职责,也就是作为流量的总入口,统管集群的进出口数据,“扇入”“扇出”流量(也就是我们常说的“南北向”),让外部用户能够安全、顺畅、便捷地访问内部服务

所以,这个 API 对象就顺理成章地被命名为 Ingress,意思就是集群内外边界上的入口。

2. 为什么要有 Ingress Controller

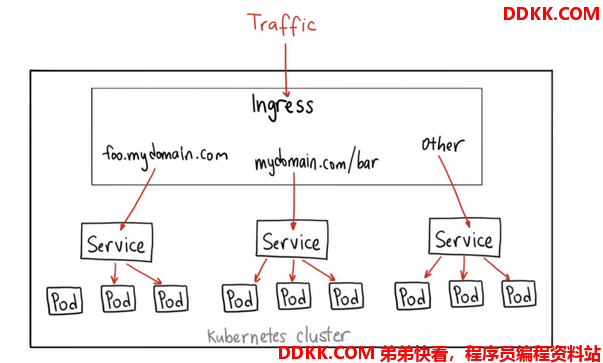

Ingress 可以说是在七层上另一种形式的 Service,它同样会代理一些后端的 Pod,也有一些路由规则来定义流量应该如何分配、转发,只不过这些规则都使用的是 HTTP/HTTPS 协议。

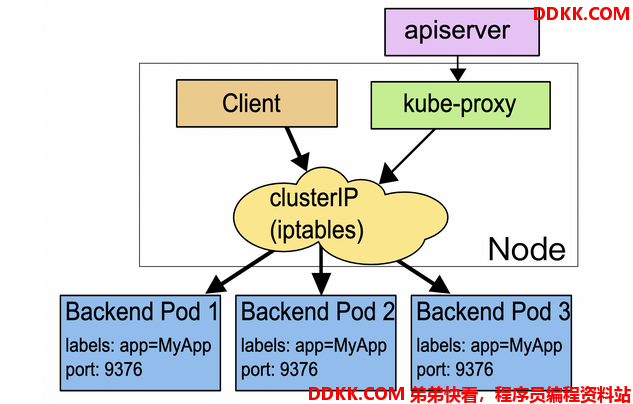

Service 本身是没有服务能力的,它只是一些 iptables 规则,真正配置、应用这些规则的实际上是节点里的 kube-proxy 组件。如果没有 kube-proxyService 定义得再完善也没有用。

同样的,Ingress 也只是一些 HTTP 路由规则的集合,相当于一份静态的描述文件,真正要把这些规则在集群里实施运行,还需要有另外一个东西,这就是 Ingress Controller,它的作用就相当于 Servicekube-proxy,能够读取、应用 Ingress规则,处理、调度流量。

按理来说,Kubernetes 应该把 Ingress Controller 内置实现,作为基础设施的一部分,就像 kube-proxy 一样。

不过Ingress Controller 要做的事情太多,与上层业务联系太密切,所以 KubernetesIngress Controller 的实现交给了社区,任何人都可以开发 Ingress Controller,只要遵守 Ingress 规则就好。这就造成了 Ingress Controller“百花齐放”的盛况。

由于Ingress Controller 把守了集群流量的关键入口,掌握了它就拥有了控制集群应用的“话语权”,所以众多公司纷纷入场,精心打造自己的 Ingress Controller,意图在 Kubernetes 流量进出管理这个领域占有一席之地。

这些实现中最著名的,就是老牌的反向代理和负载均衡软件 Nginx 了。从 Ingress Controller 的描述上我们也可以看到,HTTP 层面的流量管理、安全控制等功能其实就是经典的反向代理,而 Nginx 则是其中稳定性最好、性能最高的产品,所以它也理所当然成为了 Kubernetes 里应用得最广泛的 Ingress Controller

不过,因为 Nginx 是开源的,谁都可以基于源码做二次开发,所以它又有很多的变种,比如

根据Docker Hub 上的统计,Nginx 公司的开发实现是下载量最多的 Ingress Controller,所以我将以它为例,讲解 IngressIngress Controller 的用法。

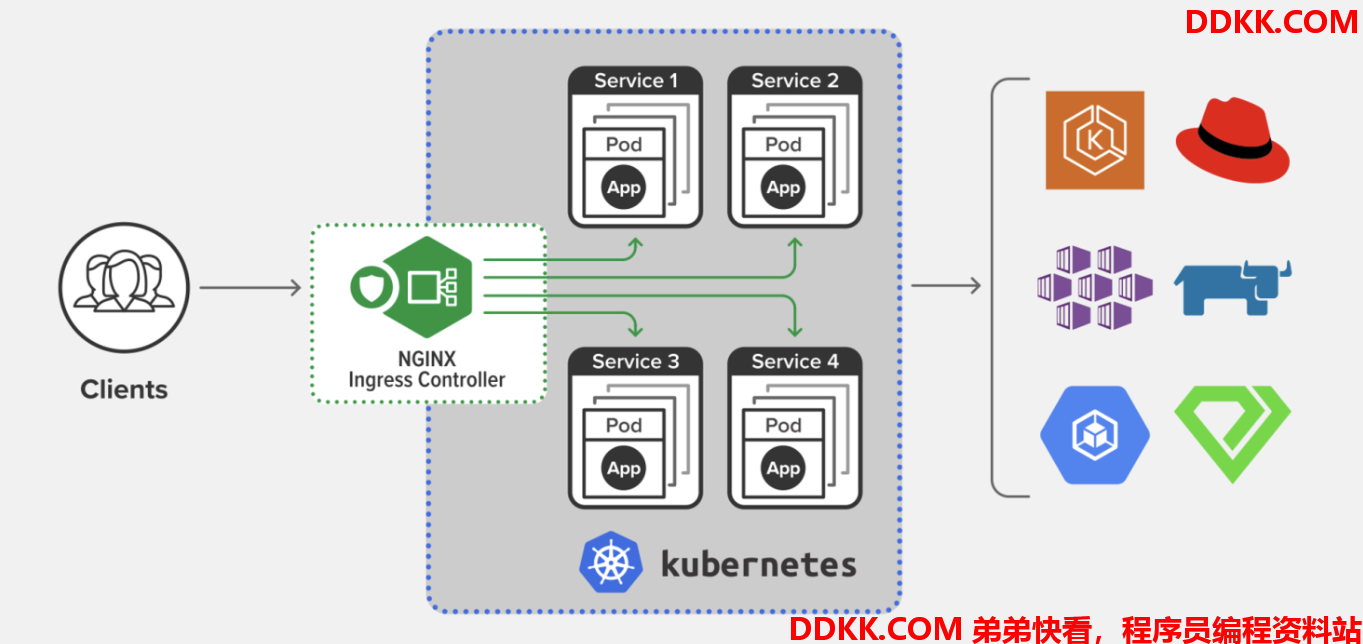

下面的这张图就来自 Nginx 官网,比较清楚地展示了 Ingress ControllerKubernetes 集群里的地位:


3. 为什么要有 IngressClass

那么到现在,有了 IngressIngress Controller,我们是不是就可以完美地管理集群的进出流量了呢?

最初Kubernetes 也是这么想的,一个集群里有一个 Ingress Controller,再给它配上许多不同的 Ingress 规则,应该就可以解决请求的路由和分发问题了。

但随着Ingress 在实践中的大量应用,很多用户发现这种用法会带来一些问题,比如:

  • 由于某些原因,项目组需要引入不同的 Ingress Controller,但 Kubernetes 不允许这样做;
  • Ingress 规则太多,都交给一个 Ingress Controller 处理会让它不堪重负;
  • 多个 Ingress 对象没有很好的逻辑分组方式,管理和维护成本很高;
  • 集群里有不同的租户,他们对 Ingress 的需求差异很大甚至有冲突,无法部署在同一个 Ingress Controller 上。

所以,Kubernetes 就又提出了一个 Ingress Class 的概念,让它插在 IngressIngress Controller 中间,作为流量规则和控制器的协调人,解除了 IngressIngress Controller 的强绑定关系。

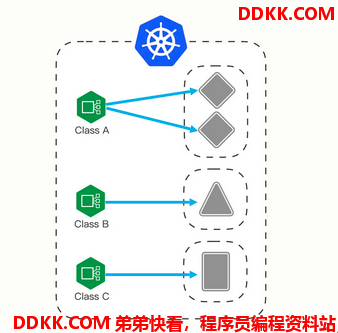

现在,Kubernetes 用户可以转向管理 Ingress Class,用它来定义不同的业务逻辑分组,简化 Ingress 规则的复杂度。比如说,我们可以用 Class A 处理博客流量、Class B 处理短视频流量、Class C 处理购物流量。

这些IngressIngress Controller 彼此独立,不会发生冲突,所以上面的那些问题也就随着 Ingress Class 的引入迎刃而解了。

4. 使用 YAML 描述 Ingress/Ingress Class

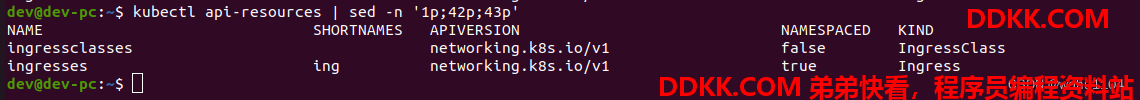

和之前学习 DeploymentService 对象一样,首先应当用命令 kubectl api-resources 查看它们的基本信息,输出列在这里了:


你可以看到,IngressIngress ClassapiVersion 都是“networking.k8s.io/v1”,而且 Ingress 有一个简写 ing,但 Ingress Controller 怎么找不到呢?

这是因为 Ingress Controller 和其他两个对象不太一样,它不只是描述文件,是一个要实际干活、处理流量的应用程序,而应用程序在 Kubernetes 里早就有对象来管理了,那就是 DeploymentDaemonSet,所以我们只需要再学习 IngressIngress Class 的的用法就可以了。

先看Ingress

Ingress 也是可以使用 kubectl create 来创建样板文件的,和 Service 类似,它也需要用两个附加参数:

  • --class,指定 Ingress 从属的 Ingress Class 对象。
  • --rule,指定路由规则,基本形式是 URI=Service,也就是说是访问 HTTP 路径就转发到对应的 Service 对象,再由 Service 对象转发给后端的 Pod。

好,现在我们就执行命令,看看 Ingress 到底长什么样:


export out="--dry-run=client -o yaml"
kubectl create ing ngx-ing --rule="ngx.test/=ngx-svc:80" --class=ngx-ink $out

# ngx-ing.yml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: ngx-ing

spec:

  ingressClassName: ngx-ink

  rules:
  - host: ngx.test
    http:
      paths:
      - path: /
        pathType: Exact
        backend:
          service:
            name: ngx-svc
            port:
              number: 80

在这份IngressYAML 里,有两个关键字段: ingressClassNamerules,分别对应了命令行参数,含义还是比较好理解的。

只是rules的格式比较复杂,嵌套层次很深。不过仔细点看就会发现它是把路由规则拆散了,有 hosthttp path,在 path 里又指定了路径的匹配方式,可以是精确匹配(Exact)或者是前缀匹配(Prefix),再用 backend 来指定转发的目标 Service 对象。

不过我个人觉得,Ingress YAML 里的描述还不如 kubectl create 命令行里的 --rule 参数来得直观易懂,而且 YAML 里的字段太多也很容易弄错,建议你还是让 kubectl 来自动生成规则,然后再略作修改比较好。

有了Ingress 对象,那么与它关联的 Ingress Class 是什么样的呢?

其实Ingress Class 本身并没有什么实际的功能,只是起到联系 IngressIngress Controller 的作用,所以它的定义非常简单,在 spec里只有一个必需的字段 controller,表示要使用哪个 Ingress Controller,具体的名字就要看实现文档了。

比如,如果我要用 Nginx 开发的 Ingress Controller,那么就要用名字 nginx.org/ingress-controller

# ngx-cls.yml
apiVersion: networking.k8s.io/v1
kind: IngressClass
metadata:
  name: ngx-ink

spec:
  controller: nginx.org/ingress-controller

# ngx-svc.yml
apiVersion: v1
kind: Service
metadata:
  name: ngx-svc

spec:
  selector:
    app: ngx-dep

  ports:
  - port: 80
    targetPort: 80
    protocol: TCP
# ngx-dep.yml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: ngx-dep

spec:
  replicas: 2
  selector:
    matchLabels:
      app: ngx-dep

  template:
    metadata:
      labels:
        app: ngx-dep
    spec:
      volumes:
      - name: ngx-conf-vol
        configMap:
          name: ngx-conf

      containers:
      - image: nginx:alpine
        name: nginx
        ports:
        - containerPort: 80

        volumeMounts:
        - mountPath: /etc/nginx/conf.d
          name: ngx-conf-vol

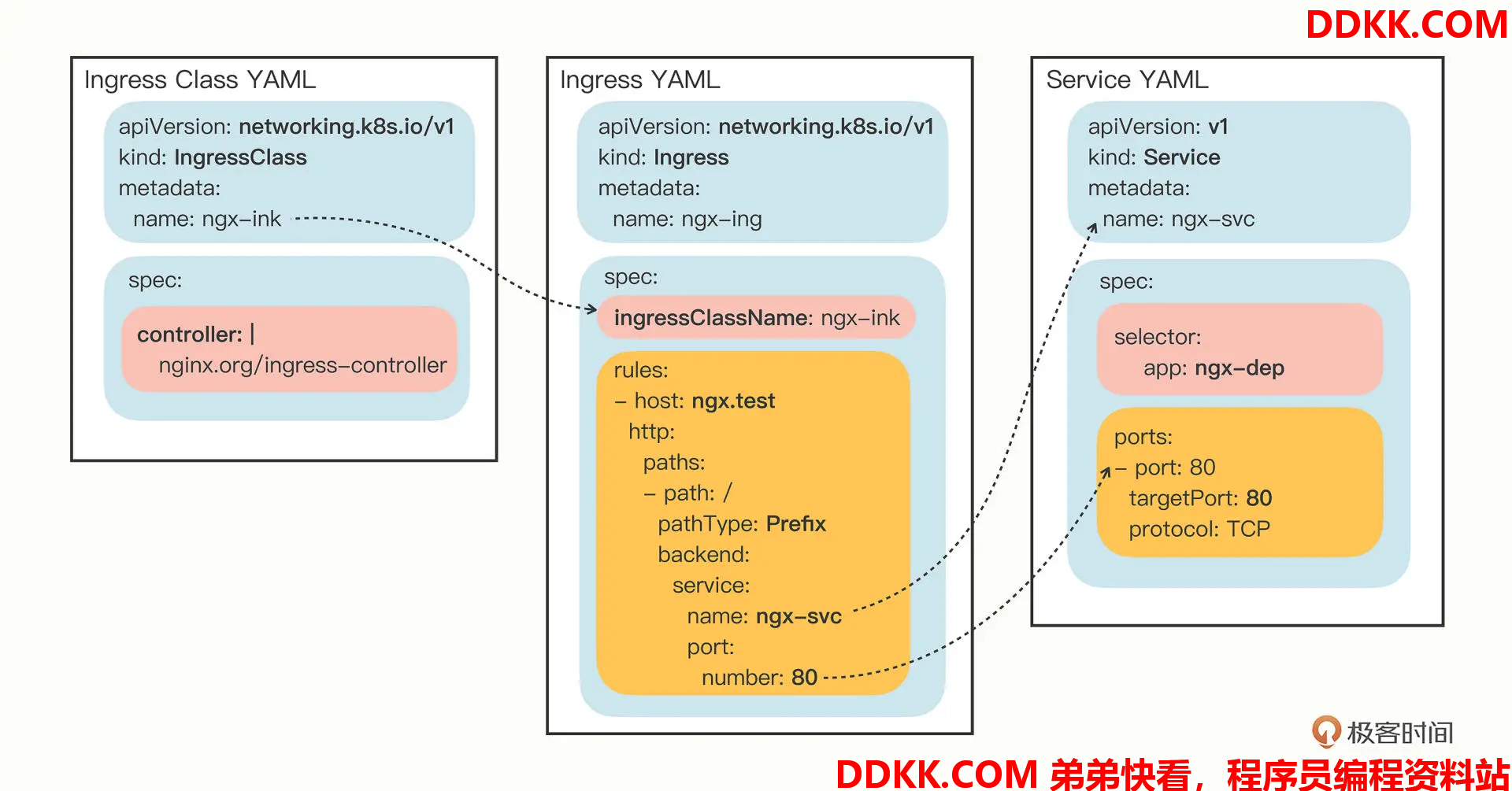

IngressServiceIngress Class 的关系我也画成了一张图,方便你参考:


5. 如何在 Kubernetes 里使用 Ingress/Ingress Class

因为Ingress Class 很小,所以我把它与 Ingress 合成了一个 YAML 文件,让我们用 kubectl apply 创建这两个对象:

kubectl apply -f ngx-dep.yml
kubectl apply -f ngx-svc.yml
kubectl apply -f ngx-ing.yml
kubectl apply -f ngx-cls.yml

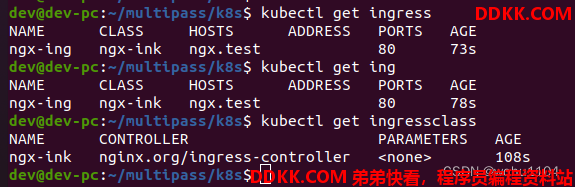

然后我们用 kubectl get 来查看对象的状态:


kubectl get ingressclass
kubectl get ing

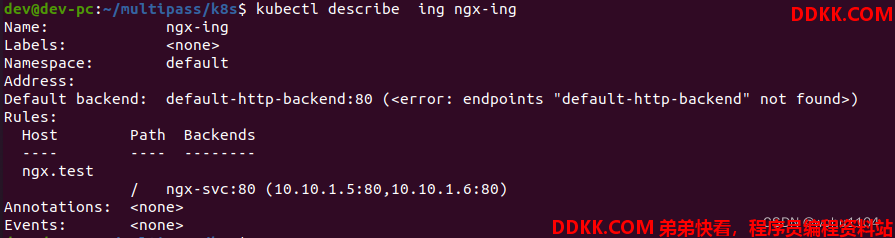

命令kubectl describe 可以看到更详细的 Ingress 信息:


可以看到,Ingress 对象的路由规则 Host/Path 就是在 YAML 里设置的域名 ngx.test/,而且已经关联了创建的 Service 对象,还有 Service 后面的两个 Pod

另外,不要对 IngressDefault backend的错误提示感到惊讶,在找不到路由的时候,它被设计用来提供一个默认的后端服务,但不设置也不会有什么问题,所以大多数时候我们都忽略它。

6. 如何在 Kubernetes 里使用 Ingress Controller

准备好了 IngressIngress Class,接下来我们就需要部署真正处理路由规则的 Ingress Controller

你可以在 GitHub 上找到 Nginx Ingress Controller 的项目(https://github.com/nginxinc/kubernetes-ingress),因为它以 Pod 的形式运行在 Kubernetes 里,所以同时支持 DeploymentDaemonSet 两种部署方式。这里我选择的是 Deployment,相关的 YAML 也都在我们课程的项目(链接)里复制了一份。

Nginx Ingress Controller 的安装略微麻烦一些,有很多个 YAML 需要执行,但如果只是做简单的试验,就只需要用到 4 个 :


kubectl apply -f common/ns-and-sa.yaml
kubectl apply -f rbac/rbac.yaml
kubectl apply -f common/nginx-config.yaml
kubectl apply -f common/default-server-secret.yaml

前两条命令为 Ingress Controller 创建了一个独立的名字空间 nginx-ingress,还有相应的账号和权限,这是为了访问 apiserver 获取 ServiceEndpoint 信息用的;后两条则是创建了一个 ConfigMapSecret,用来配置 HTTP/HTTPS 服务。

部署Ingress Controller 不需要我们自己从头编写 DeploymentNginx 已经为我们提供了示例 YAML,但创建之前为了适配我们自己的应用还必须要做几处小改动:

  • metadata 里的 name 要改成自己的名字,比如 ngx-kic-dep。
  • spec.selector 和 template.metadata.labels 也要修改成自己的名字,比如还是用 ngx-kic-dep。
  • containers.image 可以改用 apline 版本,加快下载速度,比如 nginx/nginx-ingress:2.2-alpine。
  • 最下面的 args 要加上 -ingress-class=ngx-ink,也就是前面创建的 Ingress Class 的名字,这是让 Ingress Controller 管理 Ingress 的关键。

修改完之后,Ingress ControllerYAML 大概是这个样子:


apiVersion: apps/v1
kind: Deployment
metadata:
  name: ngx-kic-dep
  namespace: nginx-ingress

spec:
  replicas: 1
  selector:
    matchLabels:
      app: ngx-kic-dep

  template:
    metadata:
      labels:
        app: ngx-kic-dep
    ...
    spec:
      containers:
      - image: nginx/nginx-ingress:2.2-alpine
        ...
        args:
          - -ingress-class=ngx-ink

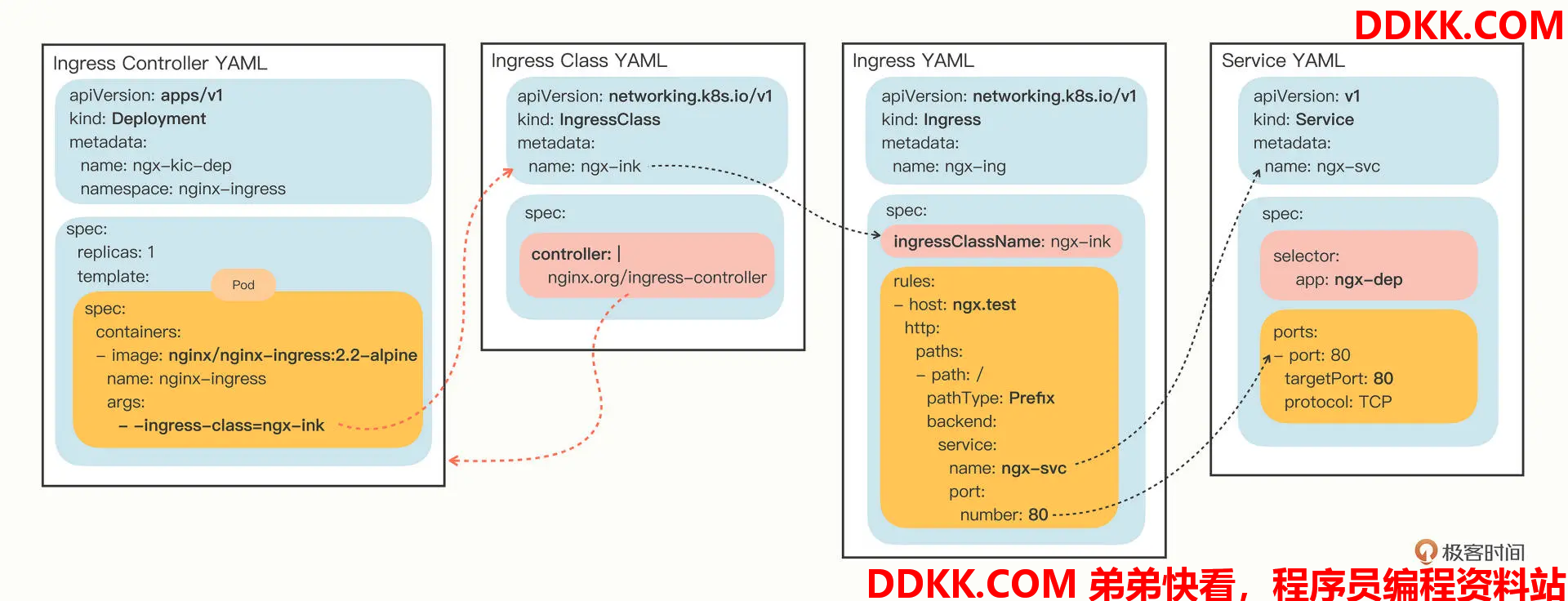

有了Ingress Controller,这些 API 对象的关联就更复杂了,你可以用下面的这张图来看出它们是如何使用对象名字联系起来的:

确认Ingress ControllerYAML 修改完毕之后,就可以用 kubectl apply 创建对象:


kubectl apply -f kic.yml

注意Ingress Controller 位于名字空间 nginx-ingress,所以查看状态需要用 -n参数显式指定,否则我们只能看到 default名字空间里的 Pod


kubectl get deploy -n nginx-ingress
kubectl get pod -n nginx-ingress

现在Ingress Controller 就算是运行起来了。

不过还有最后一道工序,因为 Ingress Controller 本身也是一个 Pod,想要向外提供服务还是要依赖于 Service 对象。所以你至少还要再为它定义一个 Service,使用 NodePort 或者 LoadBalancer 暴露端口,才能真正把集群的内外流量打通。这个工作就交给你课下自己去完成了。

这里,我就用之前提到的命令 kubectl port-forward,它可以直接把本地的端口映射到 Kubernetes 集群的某个 Pod 里,在测试验证的时候非常方便。

下面这条命令就把本地的 8080 端口映射到了 Ingress Controller Pod 的 80 端口:

kubctl get pod -n nginx-ingress
kubectl port-forward -n nginx-ingress ngx-kic-dep-8859b7b86-cplgp 8080:80 &

我们在curl 发测试请求的时候需要注意,因为 Ingress 的路由规则是 HTTP 协议,所以就不能用 IP 地址的方式访问,必须要用域名、URI

你可以修改 /etc/hosts 来手工添加域名解析,也可以使用 --resolve 参数,指定域名的解析规则,比如在这里我就把“ngx.test”强制解析到“127.0.0.1”,也就是被 kubectl port-forward 转发的本地地址:


curl --resolve ngx.test:8080:127.0.0.1 http://ngx.test:8080

把这个访问结果和上一节课里的 Service 对比一下,你会发现最终效果是一样的,都是把请求转发到了集群内部的 Pod,但 Ingress 的路由规则不再是 IP 地址,而是 HTTP 协议里的域名、URI 等要素。

7. 总结

学习了Kubernetes 里七层的反向代理和负载均衡对象,包括 IngressIngress ControllerIngress Class,它们联合起来管理了集群的进出流量,是集群入口的总管。总结如下:

1、 Service是四层负载均衡,能力有限,所以就出现了Ingress,它基于HTTP/HTTPS协议定义路由规则;
2、 Ingress只是规则的集合,自身不具备流量管理能力,需要IngressController应用Ingress规则才能真正发挥作用;
3、 IngressClass解耦了IngressIngressController,我们应当使用IngressClass来管理Ingress资源;
4、 最流行的IngressControllerNginxIngressController,它基于经典反向代理软件Nginx

目前的Kubernetes 流量管理功能主要集中在 Ingress Controller 上,已经远不止于管理“入口流量”了,它还能管理“出口流量”,也就是 egress,甚至还可以管理集群内部服务之间的“东西向流量”。

此外,Ingress Controller 通常还有很多的其他功能,比如 TLS 终止、网络应用防火墙、限流限速、流量拆分、身份认证、访问控制等等,完全可以认为它是一个全功能的反向代理或者网关。

所谓的四层和七层,指的是 OSI 网络参考模型里面的层次,简单的说,四层就是 TCP/IP 协议,七层就是 HTTP/HTTPS 等应用协议。
因为Ingress Controller 的名字比较长,所以有的时候会缩写成 IC 或者 KIC

为了提升路由效率,降低网络成本, Ingress Controller 通常不会走 Service 流量转发,而是访问 apiserver 直接获得 Service 代理的 Pod 地址,从而绕过了 Serviceiptables 规则。

Ingress 的能力较弱,路由规则不灵活, 所以 Ingress Controller 基本上都有各自的功能扩展,比如 Nginx 就增加了自定义资源对象 VirtualServerTransport-Server 等。
