08、XXL-JOB 源码分析 - BIO,NIO与xxl-job的Reactor实现

一、 JAVA Sever

讲到Netty不得不提它的历史,而他产生的历史又与Java IO有着密切的联系。

BIO与NIO

什么是BIO和NIO?

Block IO,顾名思义,这是一种阻塞的IO方式,IO的过程无非read和write,而这两个操作在执行过程中,执行线程需要被阻塞,这就是BIO。
对应的,NIO(NonBlock IO)就是非阻塞式read和write,数据的read和write都是从计算机中的一个区域到另一个区域,这个过程内核可以处理,不需要执行线程的参与。

什么是BIO网络模型?

同步且阻塞:服务器端,一个线程专属一个连接,即客户端有连接请求时服务器端就需要启动一个线程进行处理。

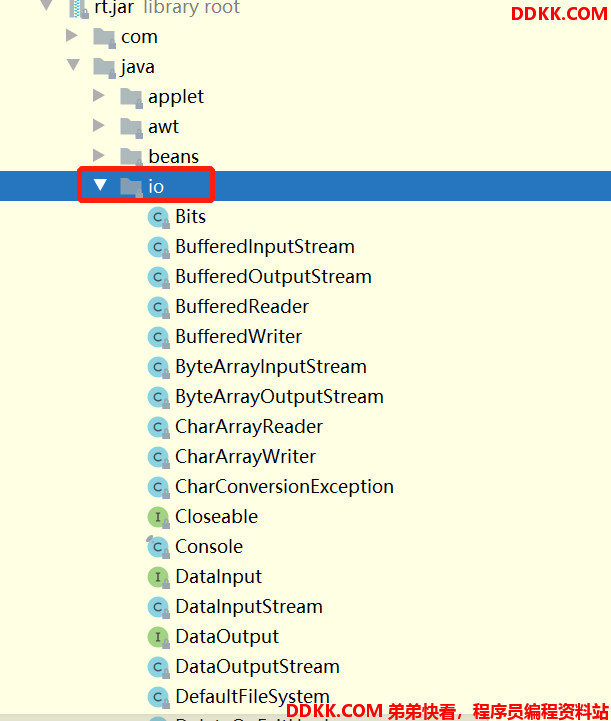

java中的BIO实现位于核心包的Java.io,这里的实现已经属于元老级。

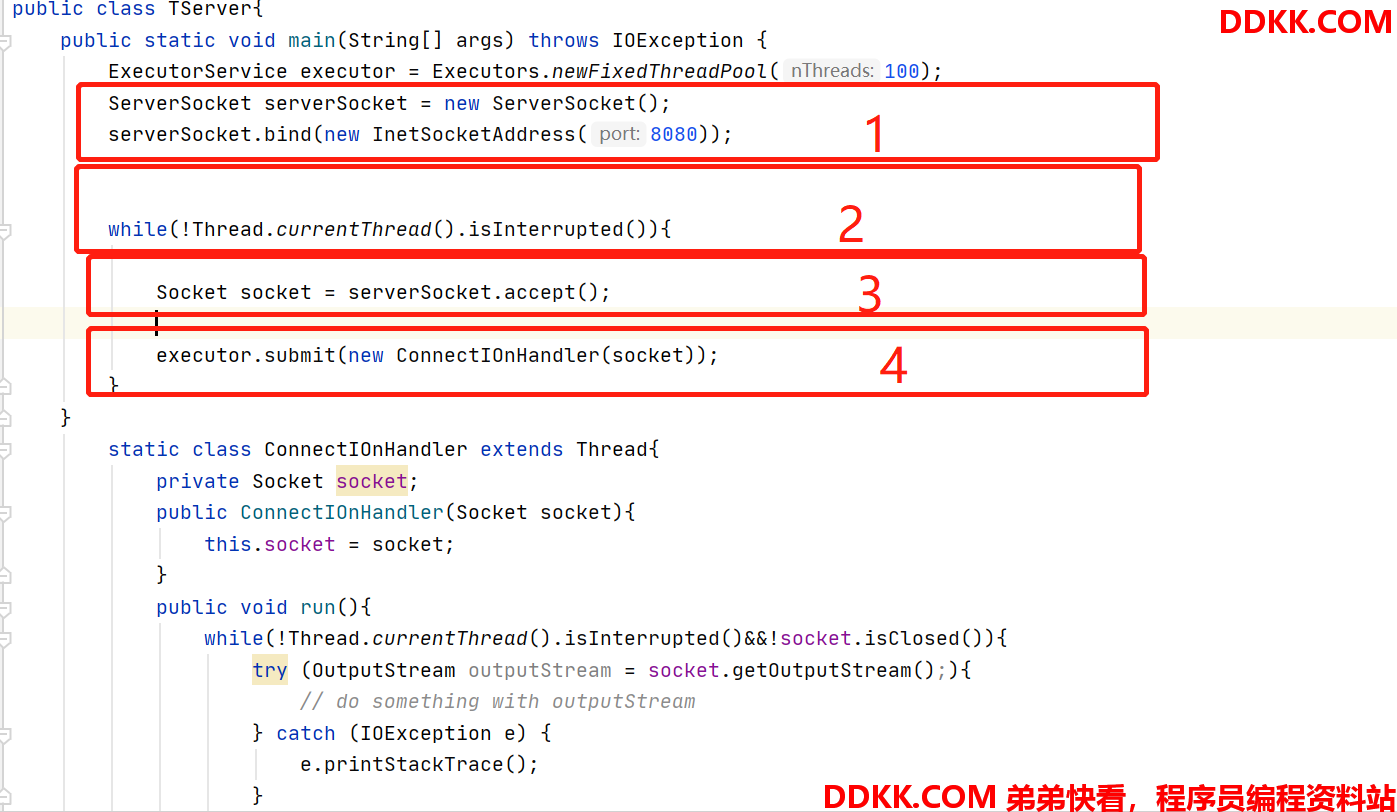

BIO实现


(这里的图解形式纠结了好久,最后还是觉得贴代码最容易理解)

  • 第一步,新建ServerSocket,绑定到8080端口
  • 第二步,主线程死循环等待新连接到来
  • 第三步,accept方法阻塞监听端口是否连接,这里的阻塞即前文解释的执行线程被阻塞。
  • 第四步,对socket的数据进行read,write并执行业务逻辑,这里使用了线程池,因为read和write也是阻塞的,如果不使用额外的线程,主线程将被阻塞。

问题: 这里我们关系的几个阻塞点,accept,read,write,由于read和write已经由线程池处理,所以阻塞主线程的问题主要在accept。 注意,这里提到的accept,read和write指的都是系统调用

NIO实现

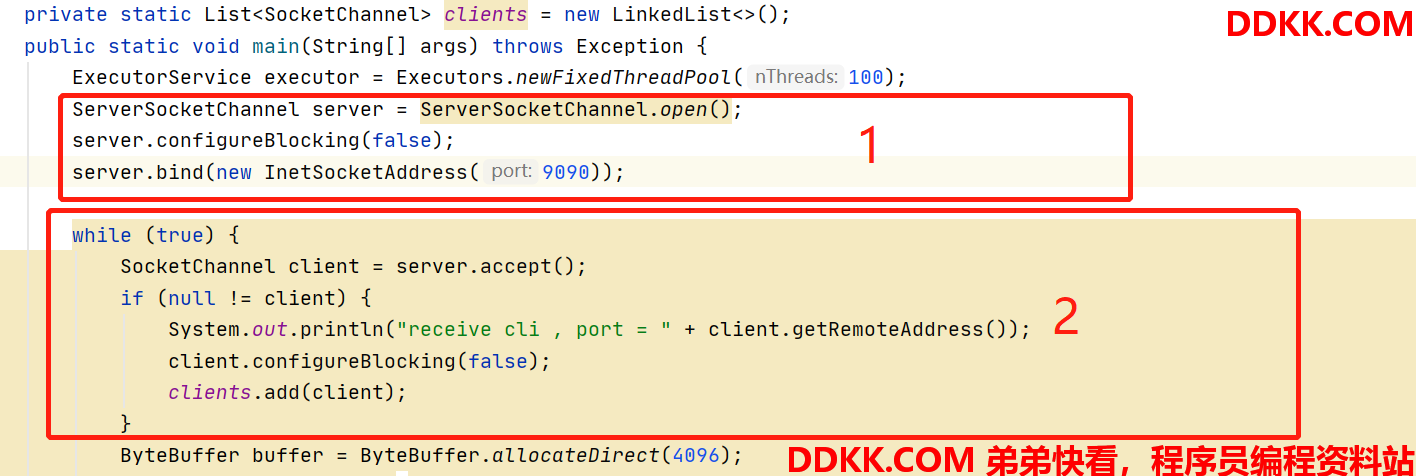

既然accept是阻塞的,那么我们使用NIO非阻塞的实现:



  • 第一步,开启一个ServerSockt并绑定端口,同时设置Blocking为false开启非阻塞。
  • 第二步,死循环,此处accept已经是非阻塞了(同时server对象的read/write也是非阻塞),所以可能拿到空,需要判断有连接时才存起来。

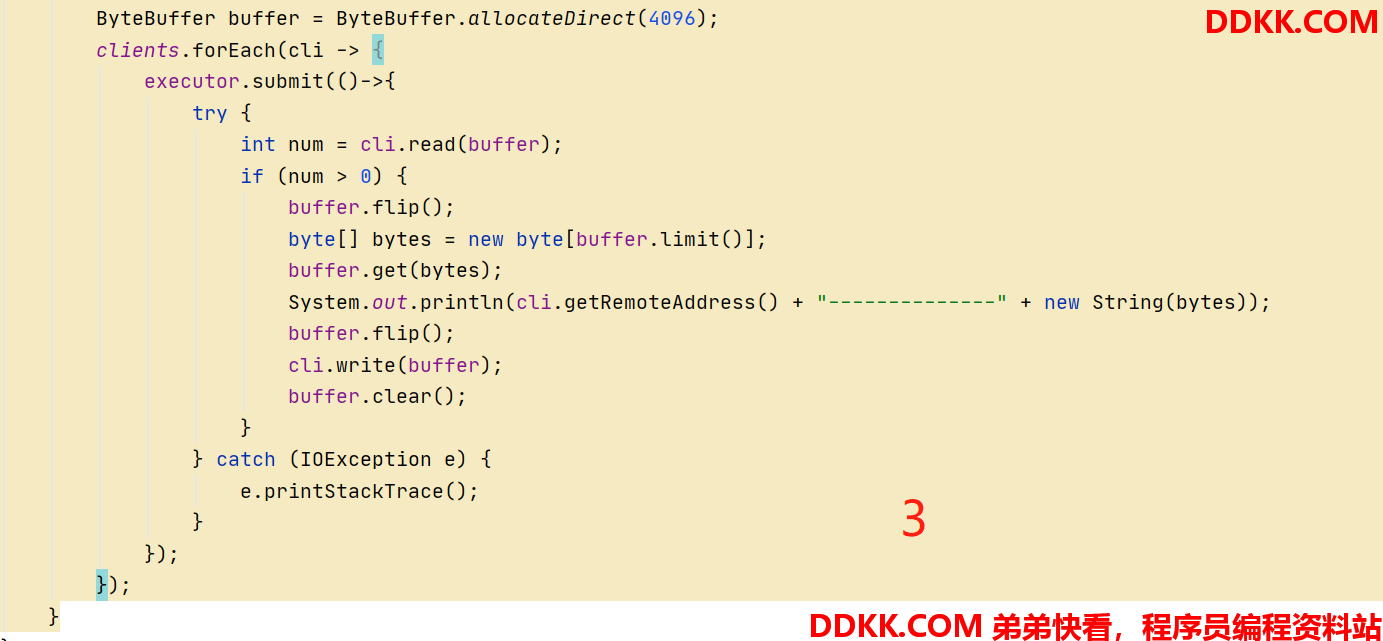

  • 第三步,将保存起来的连接使用线程池进行分别处理,一对一进行读写及业务逻辑。

问题:NIO的问题仍然在accept(),如果同一段时间有大量客户端连接,那么程序需要每次轮询都对所有的连接进行判断是否有数据请求了。
如果此时10万个连接中只有1个连接在进行数据请求,系统资源将极大的浪费。

IO多路复用

  • 多路复用

多路复用解决了上述问题,他在accept/read/write方法之前,先使用(select()/poll()/epoll())方法进行Socket中是否有对应的数据请求的检测。有了系统调用,程序就只需要等待回调即可,回调告诉我们是accept就进行accpet,是read/write就进行相关数据处理。

  • 上述select()/poll()/epoll()三个系统调用的作用在于: 允许程序同时在多个底层文件描述符(理解成连接即可)上,等待输入的到达或输出的完成。

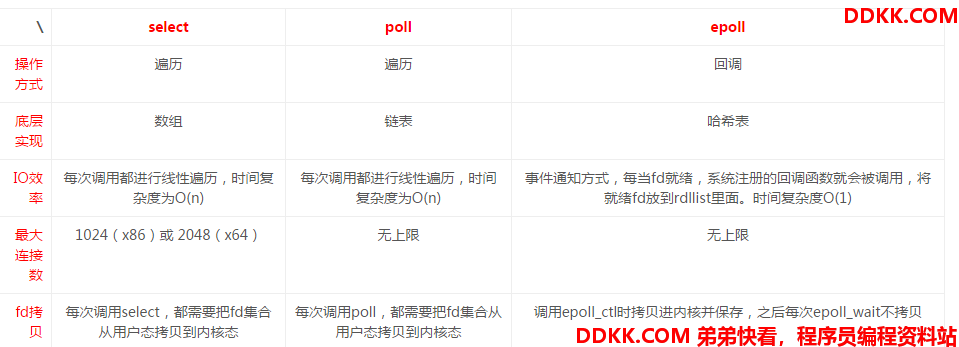

    三个调用的区别见下图:

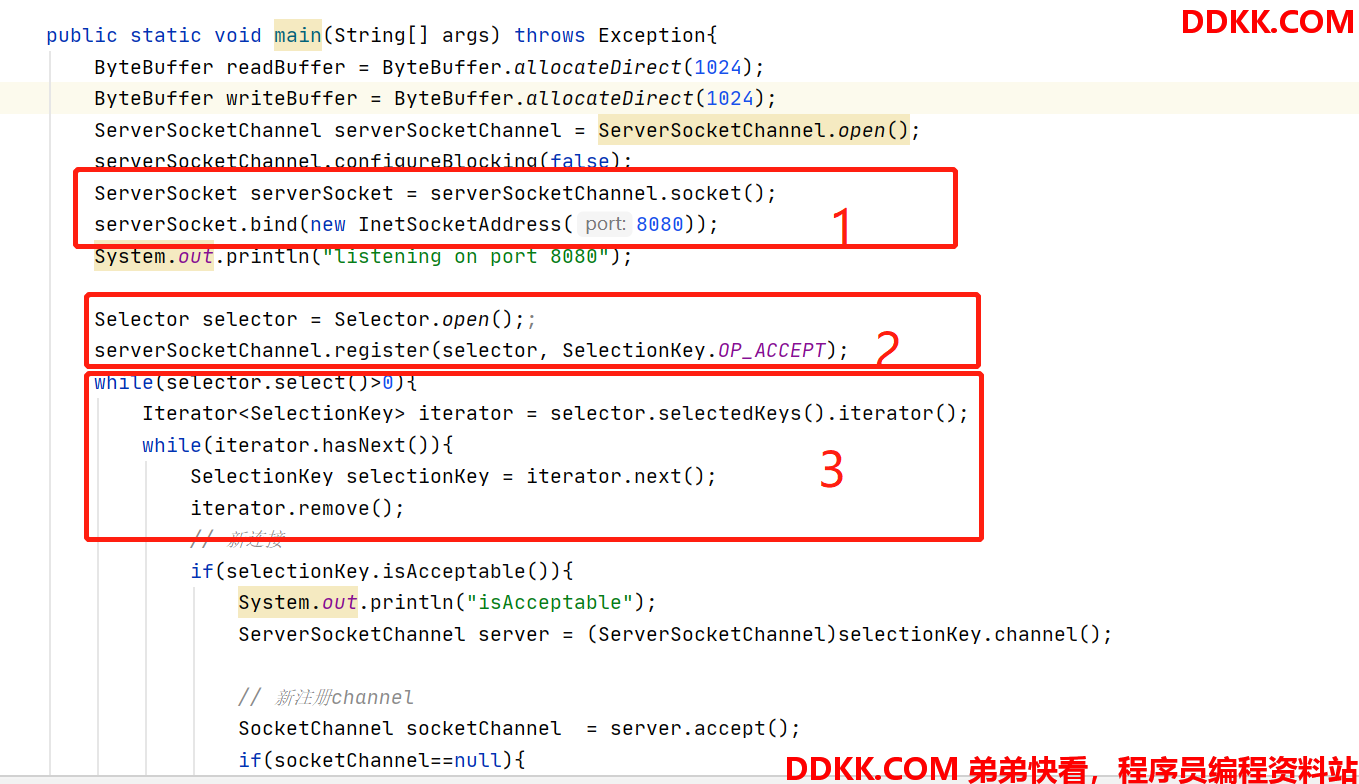

  • 代码Demo



  • 第一步,ServerSocket绑定端口,设置非阻塞

  • 第二步,开启Selector,即使用上述三个系统调用。

  • 第三步,SelectionKey即为action类型(accept动作还是其他),这里进行获取类型的判断,分别进行不同的处理

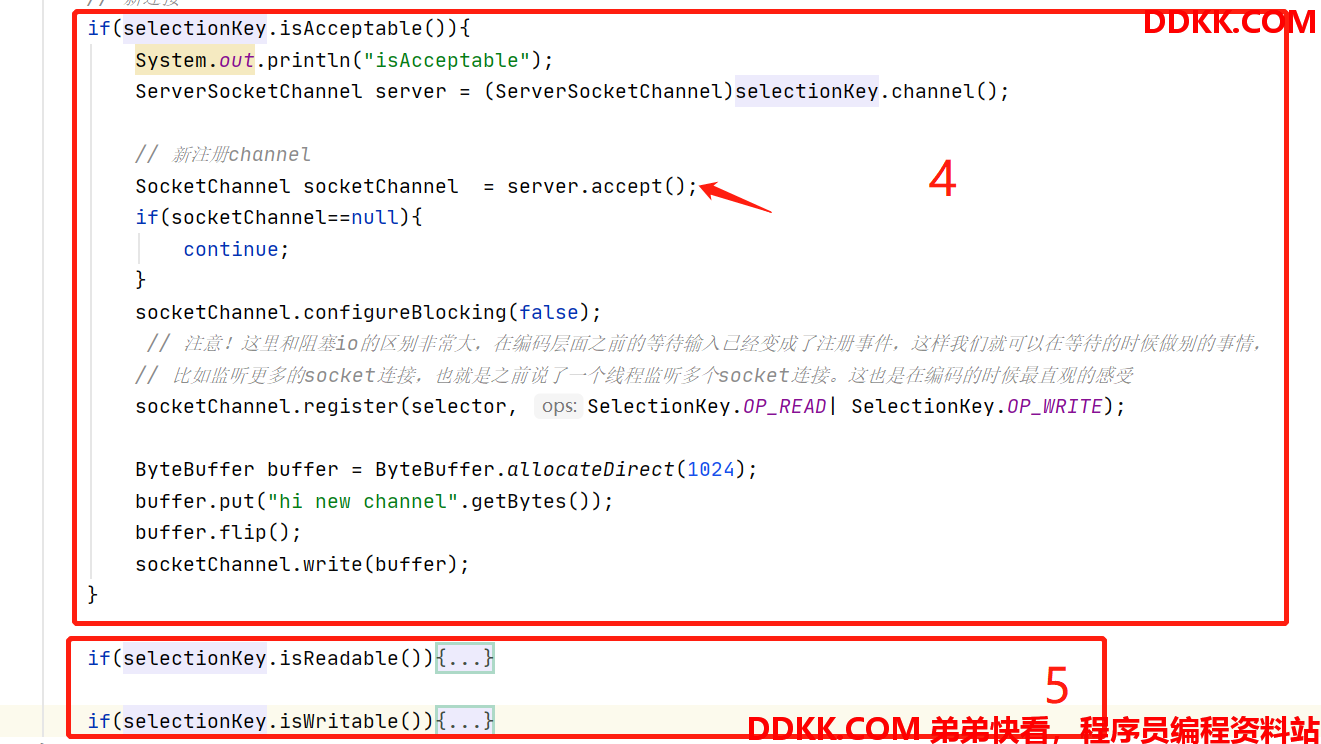

  • 第四步,如果是accept类型,注册一个新的socketChannel(连接)并且监听他的read动作,write动作,准备接收客户端的新数据。

  • 第五步,如果是读,把需要返还给客户端的数据给到socketChannel。

  • 第六步,如果是写,从socketChannel中取出数据进行处理。

二、 执行器源码实现——Netty

多路复用也被称为Reactor,而Netty的设计正是基于Reactor。
我们接着昨天的【xxl-job源码阅读——(七)执行器启动与动态代码加载解读】继续往下看EmbedServer的start。

  • EmbedServer.start()

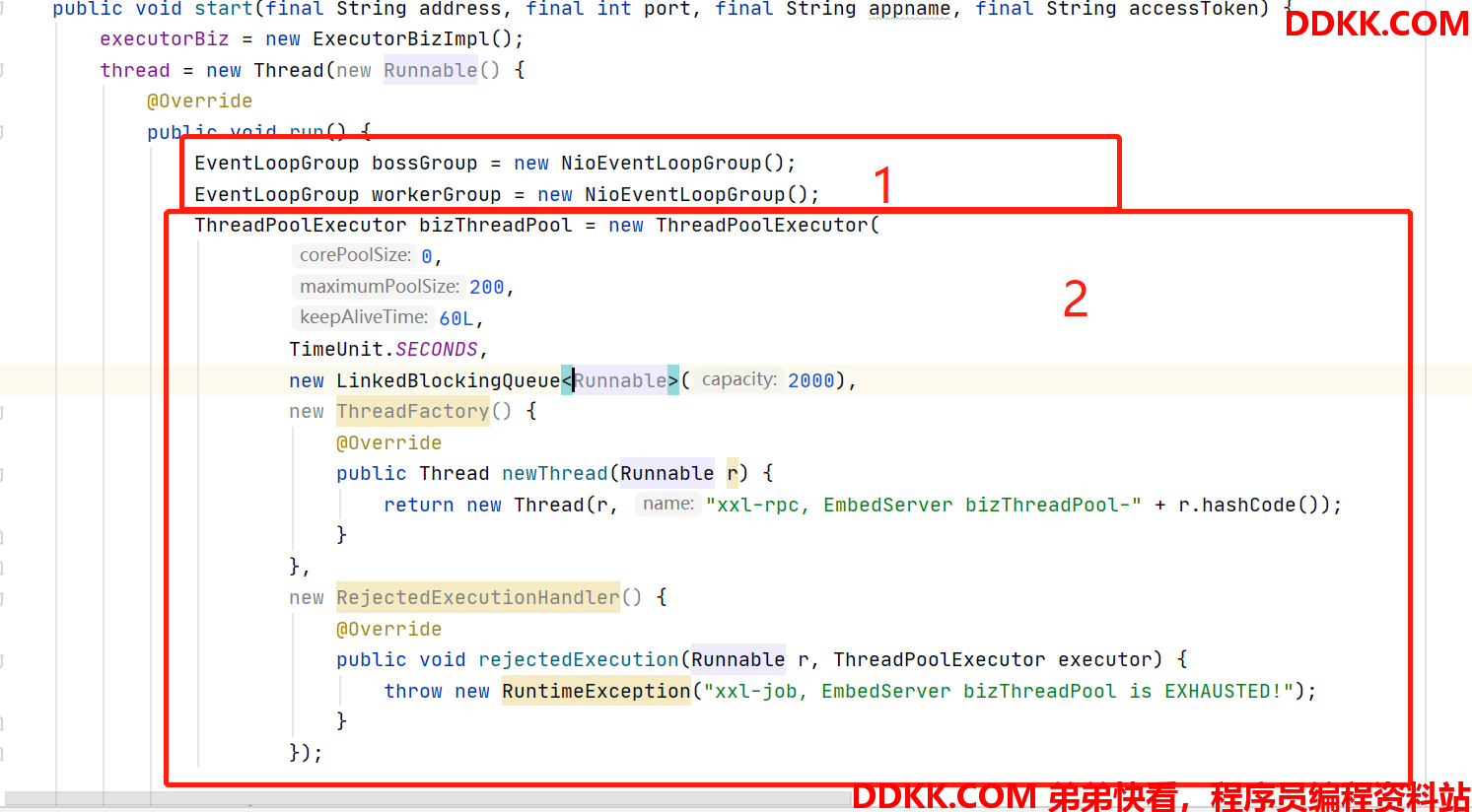

  • 第一步,声明了bossGroup和workGroup,这是两个Reactor(多路复用模型),前者负责监听连接,后者负责处理读写和业务逻辑处理。

  • 第二步,声明了一个业务连接池,这和netty无关,稍后在了解。

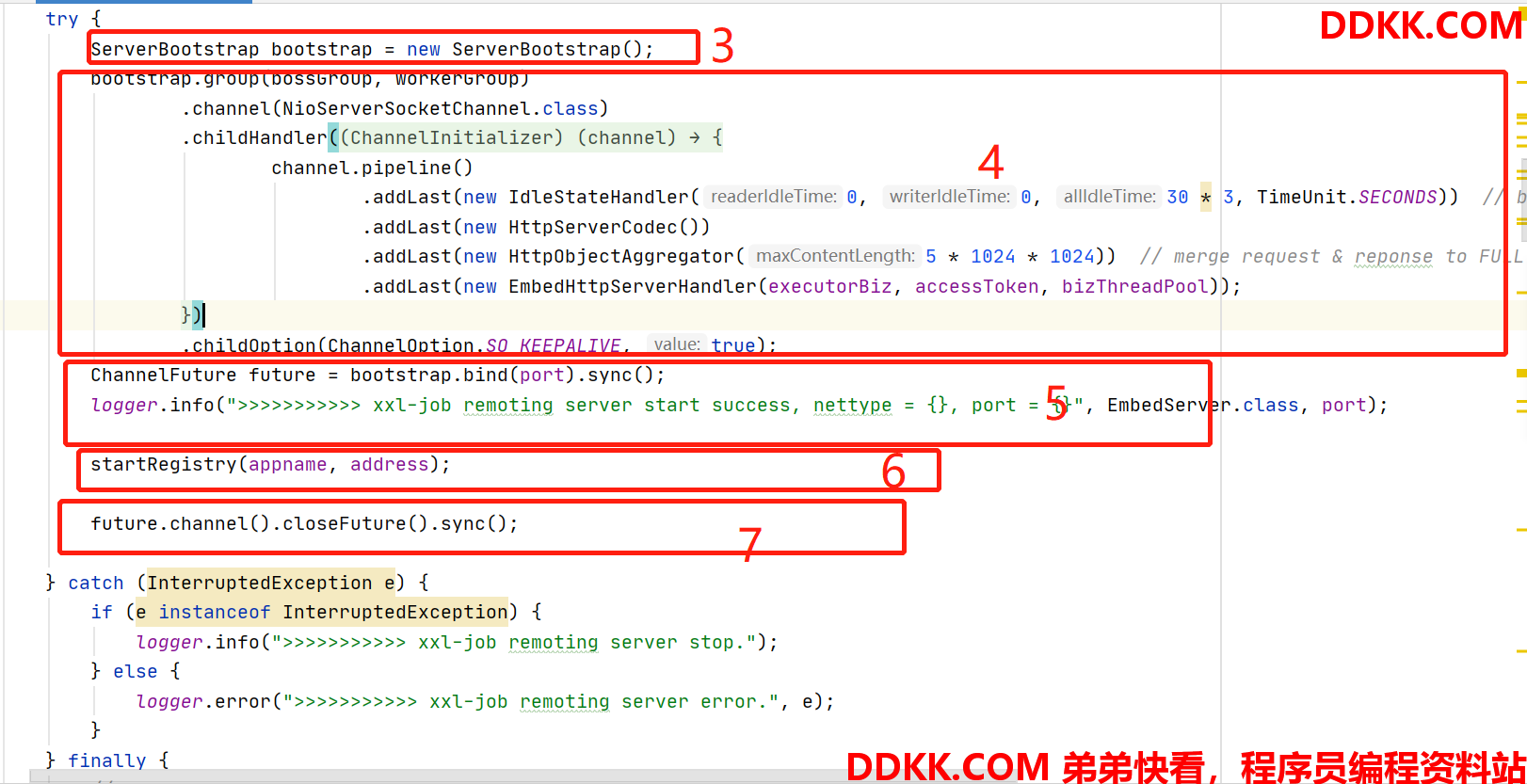

  • 第三步,声明一个ServerBootstrap,这是一个服务启动的引导器。

  • 第四步,对引导器绑定group,SocketChannel以及各种handler,这其中EmbedHttpServerHandler是xxl-job业务自定义的处理器,这部分放在本文最后一章节。另外IdleStateHandler主要是用来检测远端是否存活;HttpServerCodec和HttpObjectAggregator是netty对http请求数据的处理类。

  • 第五步,绑定端口,并以同步方式启动服务。

  • 第六步,启动xxl-job执行器的注册线程。

  • 第七步,让netty服务器线程不会关闭。

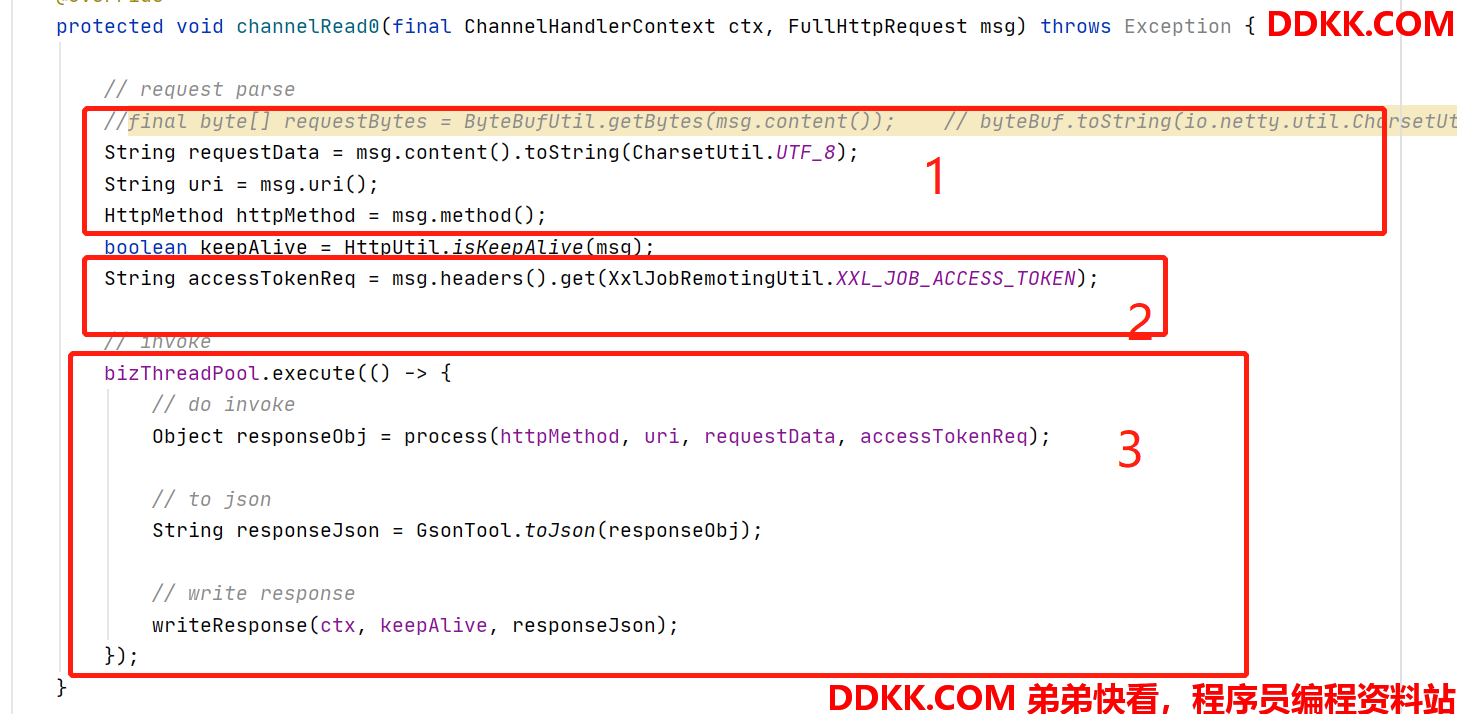

  • EmbedHttpServerHandler.channelRead0()
    channelRead0是SimpleChannelInboundHandler方法,netty调用Handler时将会调用该方法。


  • 第一步,转换编码,拿到请求数据

  • 第二步,从数据中解析出xxl的token

  • 第三步,使用之前定义的业务线程池执行任务。

三、 EmbedHttpServerHandler.process()

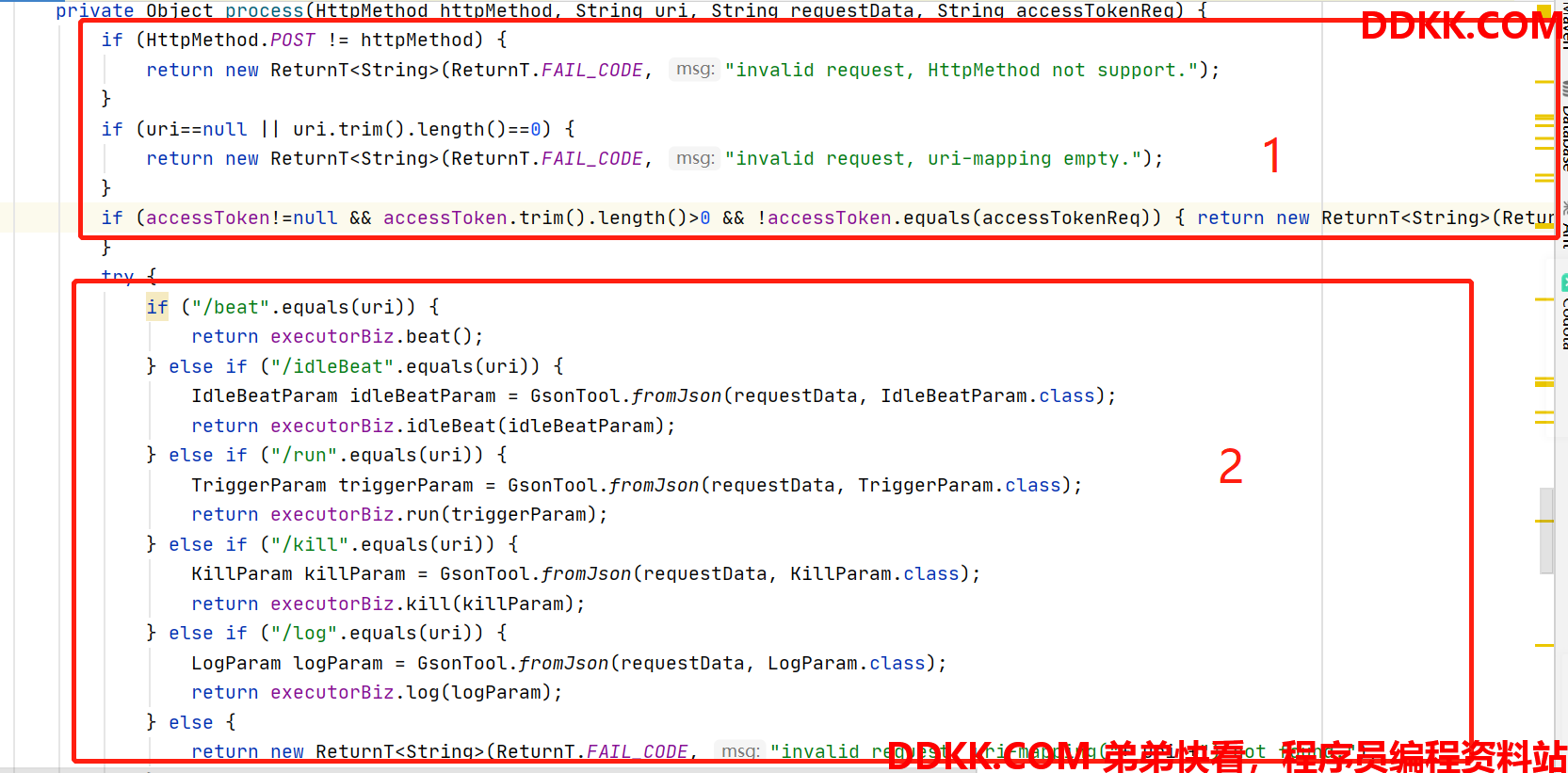

  • process()


  • 第一步,方法类型校验与token校验

  • 第二步,对访问路径判断,进行不同的方法调用。这里我们只看稍微复杂的run方法。

  • ExecutorBizImpl.run()

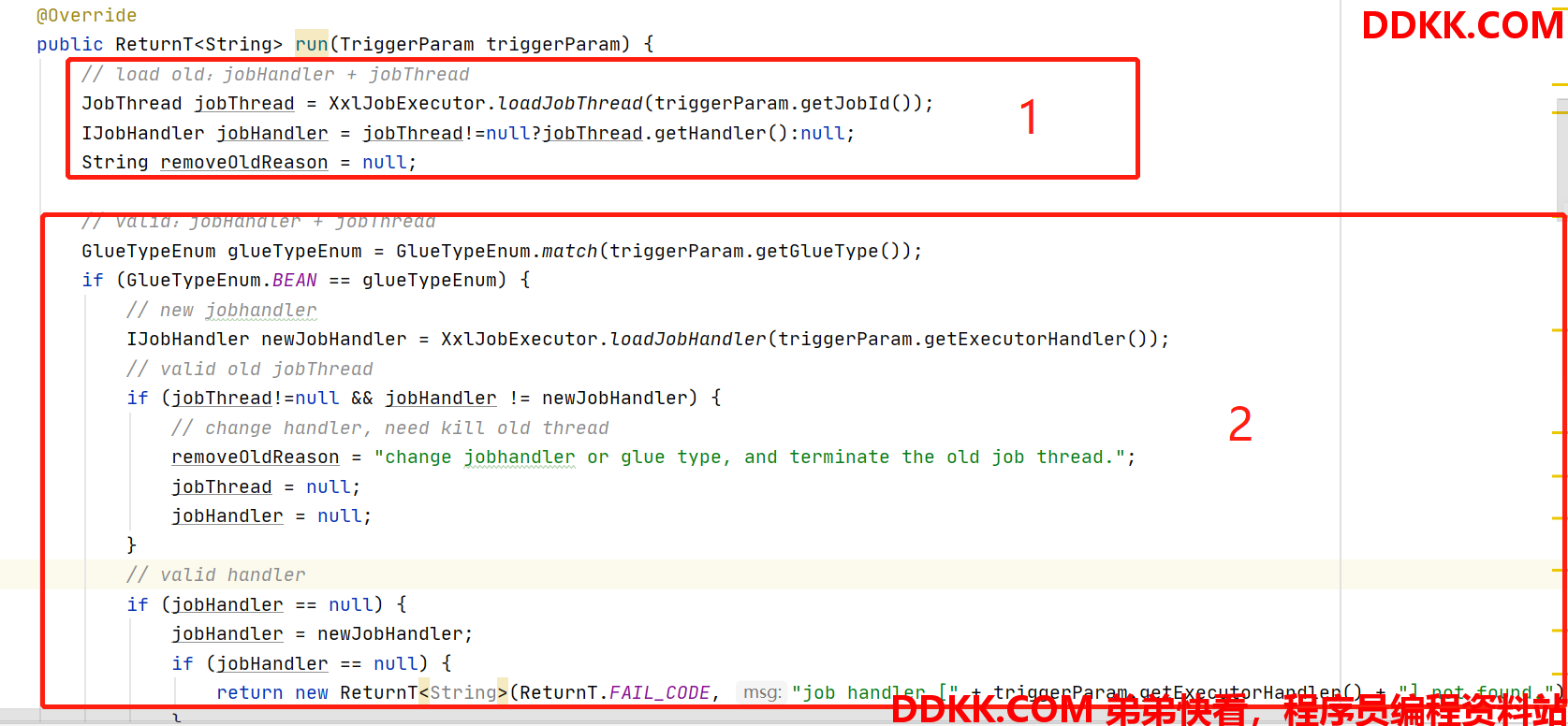

  • 第一步,获取任务所对应线程,这里能够看出,一个类型的任务对应一个执行线程

  • 第二步,Bean模式的处理,找到业务系统自定义的jobHandler Bean。

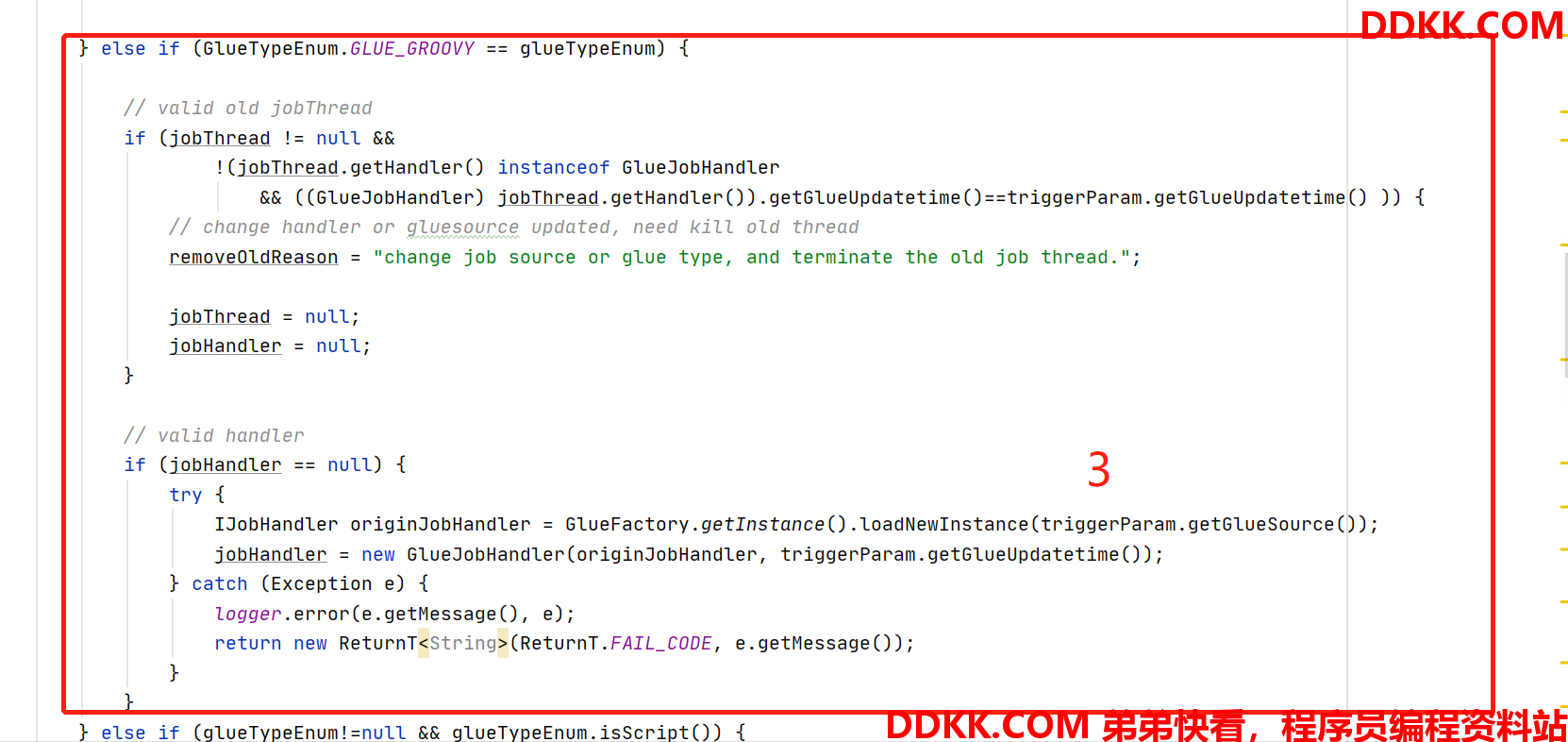

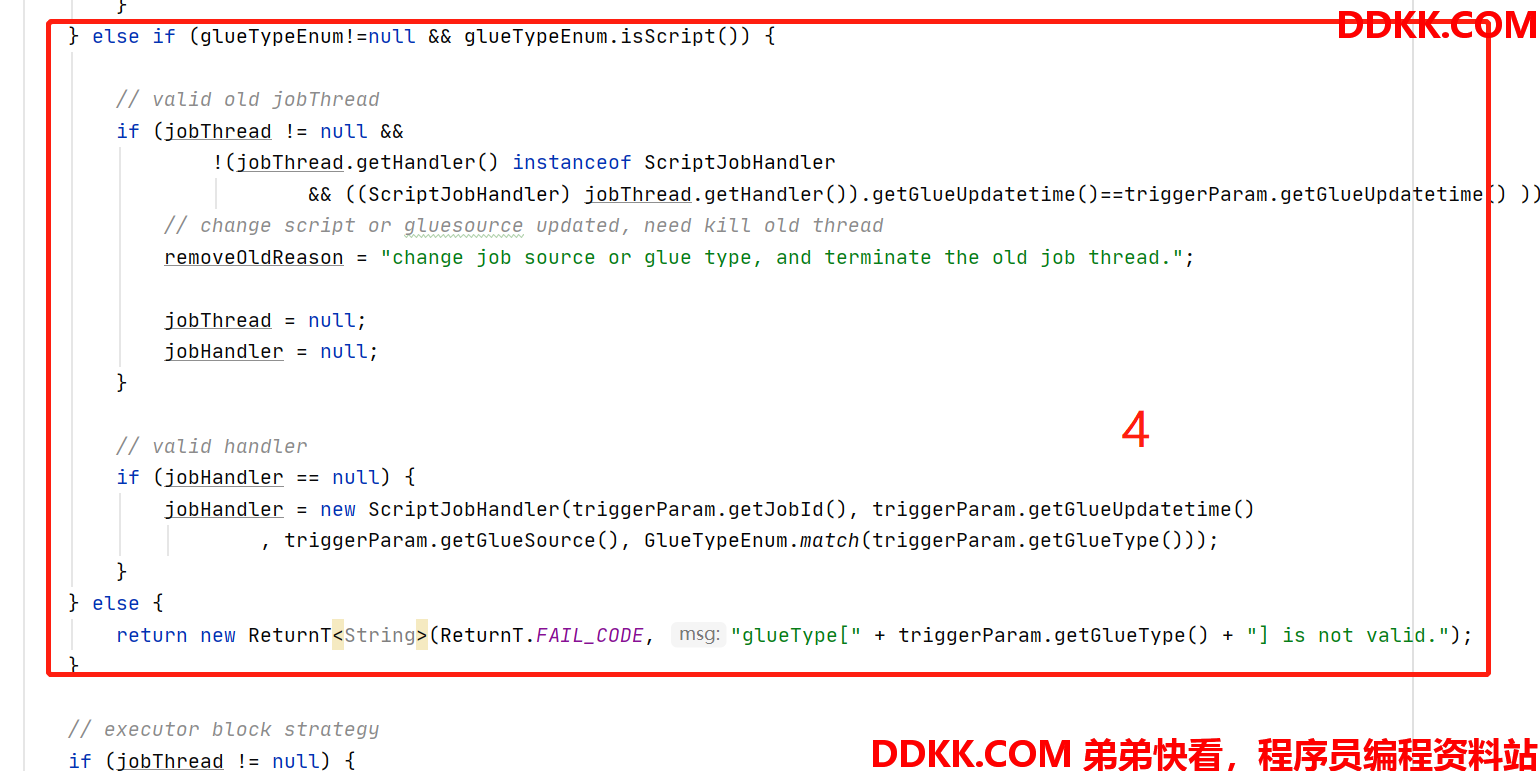

  • 第三/四步,分别时Java动态加载和脚本语言的执行,前文已经解读过了。

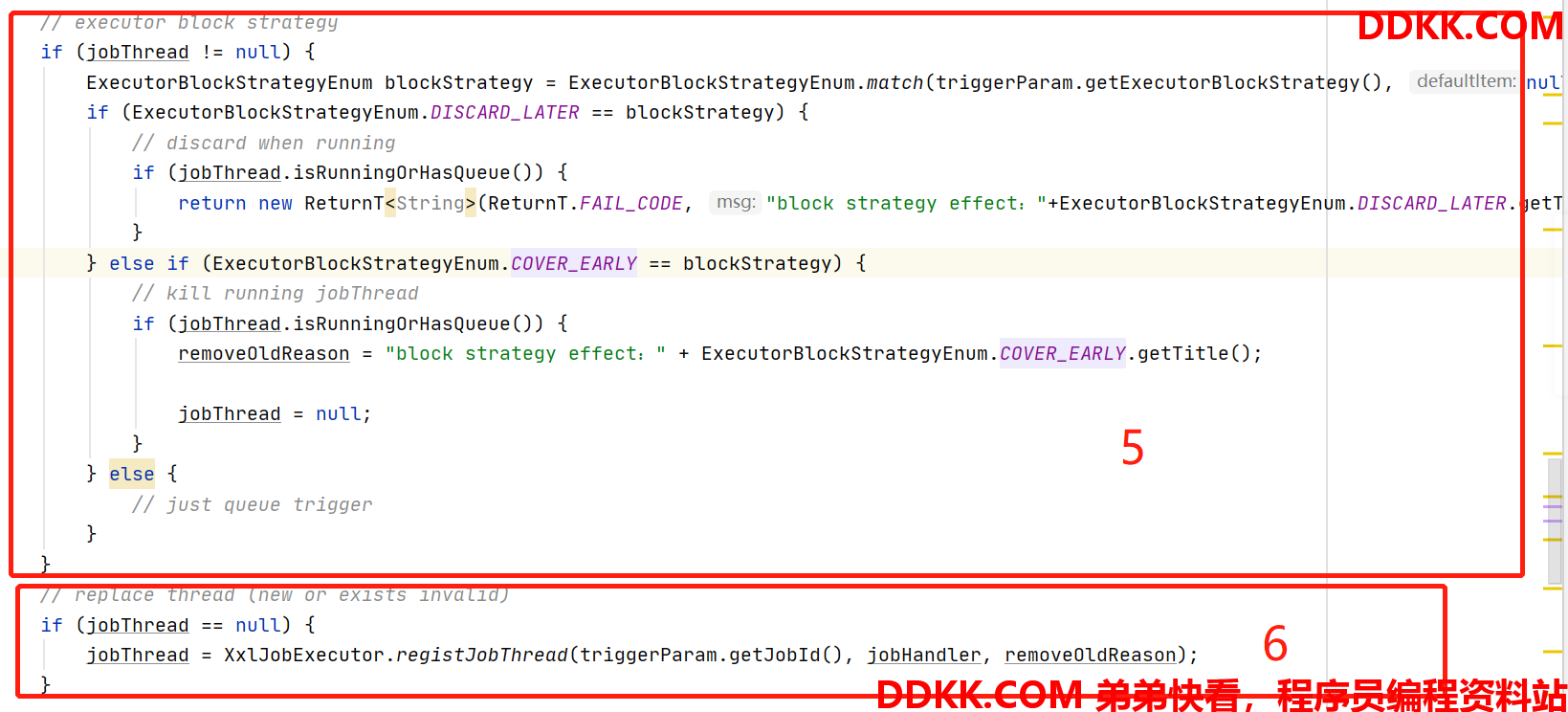

  • 第五步,对于已在执行的同一类型任务,选择丢弃最后的还是覆盖前一个,还是并行处理。

  • 第六步,注册并启动执行线程进行任务执行。

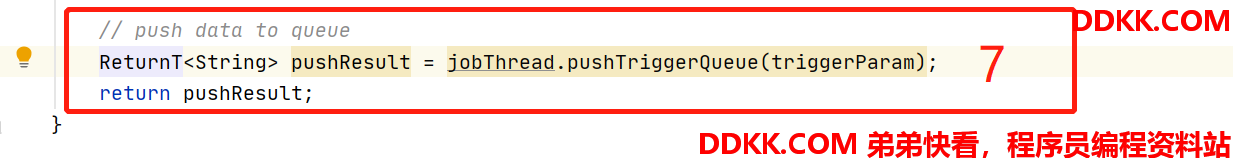

  • 第七步,将结果放入全局变量triggerQueue中,表示正在被运行。

写在最后: xxl-job源码系列到此完结,已经没有什么值得单独开章的点,以后有时间再与大家一起分享其他优秀的开源框架源码。
