19、Nginx 精通 - 更多实用功能：身份认证、流媒体支持、大文件传输、流量镜像、分片、获取客户端真实ip等

分类：服务器框架 标签：Nginx，命令，源码解析，教程，实战，笔记，源码，解析

Nginx具有很多强大功能，专栏前面讲述的主要是常用功能。本文主要讲述常用之外的其它实用功能，如身份认证、流媒体支持、大文件传输等。为充分利用Nginx，对这些技术都又必要了解。

目录

身份认证

基本身份验证

创建身份验证文件

配置身份验证

测试

身份验证子请求

流媒体支持

实时流媒体

渐进式下载和伪流技

MP4配置

flv配置

图片处理

大文件支持

响应正文前后增加内容

从memcached获取响应

流量镜像

配置示例

阻塞处理

扩展处理

应用场景

获取客户端真实IP

单级部署

多级部署

proxy1配置

proxy2配置

负载均衡器配置

分片

响应内容替换

身份认证

Nginx能够对客户端进行身份验证。使用 NGINX 对客户端请求进行身份验证可以减轻服务器的工作负载，并能够阻止未经身份验证的请求到达应用服务器。NGINX 开源版模块包括基本身份验证和身份验证子请求。

基本身份验证

基本身份验证来保护整个 NGINX 主机的上下文、特定的虚拟服务器甚至只是特定的 location 代码块。基本身份验证不会取代 Web 应用的用户身份验证，但可以保护私人信息的安全。

该功能由ngx_http_auth_basic_module模块提供。

创建身份验证文件

首先创建身份验证文件，格式如下：

# 格式：身份名:密码[:注释]  注释可选。每一行代表一个身份
# name:password:comment
idcode1:JJGeHm5C4c85I:这是测试，密码abc#111
# 测试密码abc#112
idcode2:cppBHPWd4gtmQ

其中密码是用如下命令命令加密的：

openssl passwd abc#111

Nginx支持几种密码生成方式，如用Apache的htpasswd 命令生成密码，也支持 openssl 和 htpasswd 使用 apr1 算法生成密码，还可以是轻型目录访问协议（ LDAP）和 Dovecot 使用的 Salted SHA-1 格式。

配置身份验证

密码文件在conf.d/user.pwd，配置如下：

location / {
    auth_basic 指令表示Nginx启动基本身份验证，带一个字符串参数(可任意）
    auth_basic "Private web by auth";
    auth_basic_user_file 指令指定文件位置，可相对于Nginx工作目录，也可用绝对路径，保证Nginx可读即可
    auth_basic_user_file conf.d/user.pwd;
}

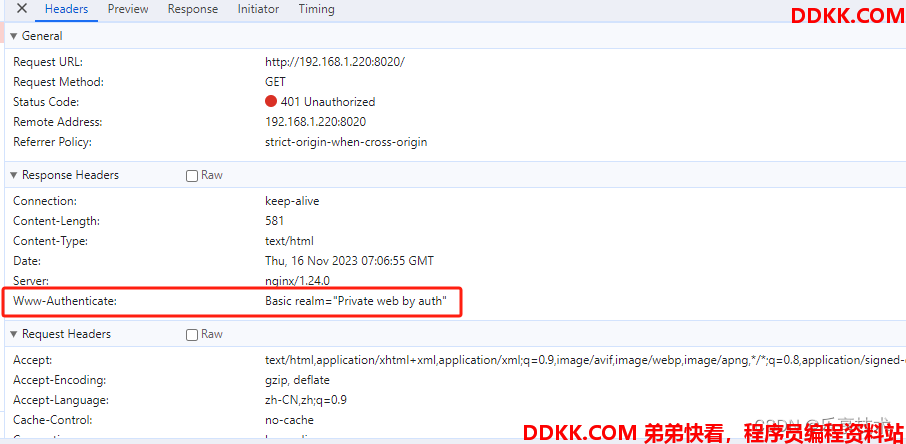

auth_basic值显示在响应头(没有正确授权)，如下图：



测试

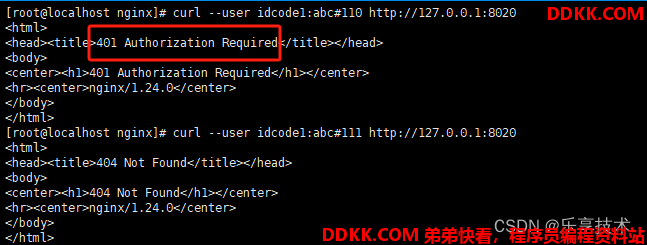

用curl测试如下（密码不对会显示401错误）：



用浏览器测试，会弹出如下要求登陆的界面：



身份验证子请求

身份验证子请求的意思是Nginx验证身份由第三方提供的子请求进行，Nginx再根据子请求的结果实现对客户端授权。如果子请求返回2xx响应代码，则允许访问。如果返回401或403，则使用相应的错误代码拒绝访问。子请求返回的任何其他响应代码都被视为错误。

该功能由ngx_http_auth_request_module模块提供。如果编译版，应该使用--with-http_auth_request_module编译。

配置如下：

# 需身份验证的访问
location /private/ {
    auth_request指令带一个URI参数，必须是本地内部位置
    auth_request /auth;
    在授权请求完成后，将请求变量设置为给定值。该值可能包含来自授权请求的变量
    auth_request_set $auth_status $upstream_status;
}
# 授权子请求
location = /auth {
    由第三方提供授权连接
    proxy_pass http://auth-server;
    默认是将原始请求（包括正文和请求头）传递到身份验证服务器。为提升效率，可通过proxy_pass_request_body off取消正文传递，同时把头字段Content-Length设置为空
    proxy_pass_request_body off;
    proxy_set_header Content-Length "";
    proxy_set_header X-Original-URI $request_uri;
}

授权子请求通过后，继续请求的正常处理。

流媒体支持

实时流媒体

NGINX为MP4和MOV媒体文件提供http实时流媒体（hls）服务器端支持。此类文件通常具有.mp4、.m4v、.m4a、.mov或.qt文件扩展名。该模块支持H.264视频编解码器、AAC和MP3音频编解码器。

该功能由ngx_http_hls_module模块提供。

配置示例：

location /hls/ {
    开启实时流媒体
    hls;
    定义不使用“len”参数请求的播放URI的默认片段长度。
    hls_fragment            5s;
    设置用于读取和写入数据帧的缓冲区的数量和大小。
    hls_buffers             10 10m;
    设置用于处理MP4和MOV文件的缓冲区的初始大小
    hls_mp4_buffer_size     1m;
    设置用于处理MP4和MOV文件的缓冲区最大值
    hls_mp4_max_buffer_size 5m;

    root /var/video/;
}

访问URI可接受以下参数：

  • start：以秒为单位定义播放开始位置。
  • end：以秒为单位定义播放结束位置。
  • offset：将初始播放位置移动到以秒为单位的时间偏移。正值设置播放开头的时间偏移。负值设置播放中最后一个片段末尾的时间偏移。
  • len：定义了以秒为单位的片段长度。

访问示例：

http://hls.example.com/test.mp4.m3u8?offset=1.000&start=1.000&end=2.200

渐进式下载和伪流技

NGINX为的流视频或音频文件提供渐进式下载和伪流技术支持。

渐进式下载是介于下载本地播放与实时流媒体之间的一种播放方式，下载本地播放必须将文件全部下载完成后才能下载，而渐进式下载不必等到全部下载完成后再播放，它可以一边下载一边播放，完成播放内容之后，整个文件会保存在计算机上。从播放的效果和用户体验上看，渐进式下载和实时流媒体是一样的，不同的是渐进式下载本地保留文件的副本。

伪流技术是一种媒体文件处理协议。客户端播放器可在URL上携带start时间的参数发送HTTP请求到服务端，服务端的脚本处理视频流并且给予回复，保证提供的视频流起始位置与START 时间参数所对应。

MP4配置

Nginx为mp4提供渐进式下载和伪流服务器端支持。mp4文件通常具有.mp4、.m4v或.m4a文件扩展名。

该功能由ngx_http_mp4_module模块提供。

配置示例：

# /video/下的都是mp4文件
location /video/ {
    开启mp4伪流技术
    mp4;
    设置用于处理MP4文件的缓冲区的初始大小
    mp4_buffer_size       1m;
    处理MP4文件的缓冲区的最大大小
    mp4_max_buffer_size   5m;
    限制向客户端传输响应的速率。该速率基于所服务的MP4文件的平均比特率而受到限制。要计算速率，请将比特率乘以指定的因子。特殊值“on”对应于系数1.1。特殊值“off”禁用速率限制。限制是根据请求设置的，因此，如果客户端同时打开两个连接，则总速率将是指定限制的两倍。
    mp4_limit_rate        on;
    设置媒体数据的初始量（以播放时间为单位测量），在此之后，对客户端的响应的进一步传输将受到速率限制
    mp4_limit_rate_after  30s;
}

注意：mp4_limit_rate和mp4_limit_rate_after两个指令商业版才支持。

测试命令：

# 参数：start-播放开始  end-播放截至时间
http://www.example.com/test.mp4?start=5
http://www.example.com/test.mp4?start=5&end=10

flv配置

flv（FLASH VIDEO）文件配置更简单，如下：

# 所有.flv结尾的文件
location ~ \.flv$ {
    只有这个指令，开启流支持
    flv;
}

测试同MP4一样。

该功能由ngx_http_flv_module模块提供。

图片处理

Nginx可对JPEG、GIF、PNG和WebP格式图像在返回前进行一定处理。

该功能由ngx_http_image_filter_module模块提供。

配置示例：

location /img/ {
    proxy_pass   http://backend;
    图像处理缓存大小，默认1M
    image_filter_buffer 5m;
    重设尺寸
    image_filter resize 150 100;
    旋转90度
    image_filter rotate 90;
}

关键指令：

image_filter off; 关闭图像处理
image_filter test; 确保响应是JPEG、GIF、PNG或WebP格式的图像。否则，将返回415（不支持的媒体类型）错误。
image_filter size; 以JSON格式输出关于图像的信息，例如：{ "img" : { "width": 100, "height": 100, "type": "gif" } }
image_filter rotate 90 | 180 | 270; 将图像逆时针旋转指定的度数。
image_filter resize width height; 按比例将图像缩小到指定的大小。若要只缩减一个维度，可以将另一个维度指定为“-”。与旋转参数一起使用时，旋转发生在还原之后。
image_filter crop width height; 从较大的一侧按比例将图像缩小，并从另一侧裁剪多余的边缘。要仅缩小一个维度，可以将另一个维度指定为“-”。当与rotate参数一起使用时，旋转会在缩小之前发生。

大文件支持

当业务应用需要传输大文件时，Nginx需要调整如下参数支持：

# 设置客户端请求正文允许的最大大小，默认1m。如果请求中的大小超过配置的值，则向客户端返回413（请求实体太大）错误
client_max_body_size 30m;

### 下面这些关联参数通常不用定义
# 定义读取客户端请求正文的超时(默认60s)。超时仅针对两个连续读取操作之间的一段时间设置，而不针对整个请求体的传输设置。如果客户端在此时间内没有发送任何内容，则该请求以408（请求超时）错误终止。
client_body_timeout 60s;
# 定义读取客户端请求标头的超时(默认60s)。如果客户端在此时间内没有发送整个报头，则该请求以408（请求超时）错误终止。
client_header_timeout 60s;
# 确定nginx是否应将整个客户端请求体保存在单个缓冲区中。如果配置指令有使用$request_body变量时使用该指令，以节省所涉及的复制操作的数量。
client_body_in_single_buffer on;

# 设置将请求传输到代理服务器的超时(默认60s)。超时仅在两个连续写入操作之间设置，不用于传输整个请求。如果代理服务器在此时间内没有接收到任何内容，则连接将关闭。
proxy_read_timeout 60s;
# 定义从代理服务器读取响应的超时(默认60s)。超时仅在两个连续读取操作之间设置，不用于传输整个响应。如果代理服务器在此时间内没有传输任何内容，则连接将关闭。
proxy_send_timeout 60s;

响应正文前后增加内容

在响应正文前后添加文本。

location / {
    在响应正文前添加 file-包含添加内容的文件
    add_before_body /file;
    在响应正文后添加 file-包含添加内容的文件
    add_after_body  /file;
    添加内容类型 默认为"text/html"，"*"表示任何MIME type
    addition_types mime-type
}

由ngx_http_adition_module模块实现。

从memcached获取响应

应用服务器可把响应写入到memcached，Nginx可直接从memcached获取响应返回给客户端。

该功能由ngx_http_memcached_module模块提供。

配置示例如下：

server {
    location / {
        uri+参数作为memcached的key
        set            $memcached_key "$uri?$args";
        memcached_pass服务器，可以是服务器组、域名、ip+端口或unix套接字
        memcached_pass host:11211;
        找不到缓存，定向真正应用服务器
        error_page     404 502 504 = @fallback;
    }

    找不到缓存，定向真正应用服务器
    location @fallback {
        proxy_pass     http://backend;
    }
}

注意：写入到 memcached工作是应用服务器完成的。即应用服务器处理访问时，在返回之前需写入到memcached，以便Nginx下次直接获取。

流量镜像

流量镜像 (Traffic Mirroring)，也称为流量影子 (Traffic Shadowing)，是一种强大的、无风险的测试应用版本的方法，它将实时流量的副本发送给被镜像的服务。采用这种方法，可以搭建一个与原环境类似的环境以进行验收测试，从而提前发现问题。由于镜像流量存在于主服务关键请求路径之外，终端用户在测试全过程不会受到影响。

Nginx通过创建后台镜像子请求来实现原始请求的镜像，并忽略对镜像子请求的响应。处理过程：当请求到达 Nginx 时，如果 Nginx 开启了流量镜像功能，就会将请求复制一份，并根据 mirror location 中的配置来处理这份复制的请求。

该功能由ngx_http_memcached_module模块提供。

配置示例

location / {
    把访问请求镜像一份到/mirror。可以镜像到多份，多个配置即可
    mirror /mirror;
    不镜像正文(默认为on)
    mirror_request_body off;

    把访问请求的代理到应用服务器处理
    proxy_pass http://backend;
}

# 镜像服务处理
location = /mirror {
    指定此location只能被“内部的”请求调用，外部调用请求会返回”Not found” (404)
    internal;
    把镜像的请求代理到镜像的应用服务器
    proxy_pass http://mirror_backend$request_uri;

    mirror_request_body 为off，必须设置下面三项
    proxy_pass_request_body off;
    proxy_set_header Content-Length "";
    proxy_set_header X-Original-URI $request_uri;
}

阻塞处理

Nginx在镜像时，直到镜像处理返回才进行下一步源站处理，因此可能会阻塞请求处理过程。建议采用”超时“处理方式如下：

    location = /mirror {
        internal;
        proxy_pass http://mirror_backend$request_uri;
        采用超时就返回
        proxy_connect_timeout 50ms;
        proxy_read_timeout 50ms;
    }

扩展处理

更多用法见示例：

server {
    ...

    只镜像部分流量
    split_clients $remote_addr $mirror_backend {
        50% mirror_backend;
        *   "";
    }

    ...

    镜像站点配置
    location /mirror{
        只处理GET请求
        if($request_method != GET) {
            return 403;
        }

        internal; 内部配置

        非选中镜像流量直接返回
        if ($mirror_backend = "") {
             return 400;
        }

        镜像访问日志
        access_log /usr/local/nginx/logs/mirror-access.log main;

        proxy_pass http://$mirror_backend$request_uri;
    }
}

split_clients用法详见：精通Nginx（12）-流量管控

应用场景

流量镜像可用于以下几个场景：

  • 通过预生产环境测试来观察新系统对生产环境流量的处理能力
  • 复制请求日志以进行安全分析
  • 复制请求用于数据科学研究

将生产环境的流量拷贝到预上线环境或测试环境的好处：

  • 可以验证功能是否正常，以及服务的性能；
  • 用真实有效的流量请求去验证，又不用造数据，不影响线上正常访问；
  • 这跟灰度发布还不太一样，镜像流量不会影响真实流量；
  • 可以用来排查线上问题；
  • 假如服务做了重构，这也是一种重构测试方式；

获取客户端真实IP

互联网业务运营时，常会基于客户端IP维度进行，Nginx可以设置如何获取客户端真实IP。哟获取真实ip，需先对http协议中关于IP的头字段由了解。http协议中用来表示客户端地址的请求头字段有如下三个：

  • remote_addr：客户端连接的地址，不存在代理就表示客户端的地址，存在代理就表示最后一个代理服务器的地址。 remote_addr无法伪造，因为建立 TCP 连接需要三次握手，如果伪造了源 IP，无法建立 TCP 连接，更不会有后面的 HTTP 请求。缺点是只能是上一级的IP。
  • X-Forwarded-For(简称XFF)：记录访问路径。每经过一个代理，就会追加代理ip。格式：client, proxy1, proxy2...。X-Forwarded-For可以被伪造。客户端伪造示例如下：
curl http://127.0.0.1 -H "X-Forwarded-For: 10.10.1.13"
  • X-Real-IP：通常被 HTTP 代理用来表示与它产生 TCP 连接的设备 IP，这个设备可能是其他代理，也可能是真正的请求端。需要注意的是，X-Real-Ip 目前并不属于任何标准。X-Real-IP可以像XFF一样伪造。目前基本不使用这个头字段了。

如上所述，不同部署方案获取真实IP是不同的。

单级部署

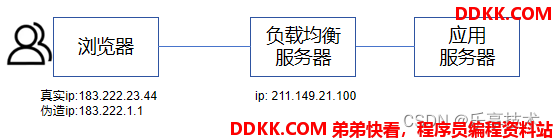

部署示意图如下：



由于系统部署不涉及多级部署，通过remote_addr即可获取真实ip。Nginx作为负载均衡器，日志格式如下即可获取：

    $remote_addr 即真实ip
    log_format  main  '$remote_addr - $remote_user [$time_local] "$request" '
                      '$status $body_bytes_sent "$http_referer" '
                      'ua:"$http_user_agent" xff:"$http_x_forwarded_for"';

多级部署

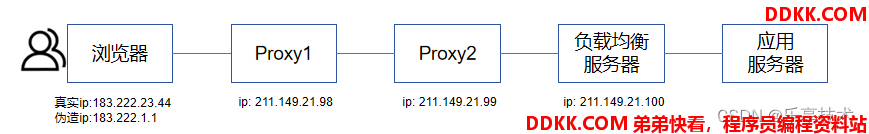

部署逻辑图如下：



其中proxy1、proxy2、负载均衡服务器均用Nginx实现，获取真实ip在负载均衡服务器上进行。

proxy1配置

    location / {
        代理到proxy2
        proxy_pass  http://211.149.21.99;

        proxy_set_header    Host    $http_host;
        必须配置X-Forwarded-For
        如果客户端请求头存在“X-Forwarded-For”，在后面附加$remote_addr变量，用逗号分隔。否则，则$proxy_add_X_Forwarded_For变量等于$remote_addr变量。
        proxy_set_header    X-Forwarded-For $proxy_add_x_forwarded_for;
    }

$remote_addr不能设置，系统在建立连接时自动获取。因此第一级X-Forwarded-For配置最重要，这里才能真正记录下真实ip，并向后传递 。

proxy2配置

location / {
            代理到负载均衡器
            proxy_pass  http://211.149.21.100;
            proxy_set_header    Host    $http_host;
            配置X-Forwarded-For，非必须，为了形成完整访问链才配置
            proxy_set_header    X-Forwarded-For $proxy_add_x_forwarded_for;
}

负载均衡器配置

配置实例如下：

http{
   ...
   $remote_addr为真实ip
    log_format  main  '$remote_addr - $remote_user [$time_local] "$request" '
                      '$status $body_bytes_sent "$http_referer" '
                      'ua:"$http_user_agent" xff:"$http_x_forwarded_for"';

    server{
        ...
        $remote_addr获取真实ip规则
        设置可信ip，如果XFF含如下地址，均认为是代理ip
        set_real_ip_from  211.149.21.98;
        set_real_ip_from  211.149.21.99;
        从哪个头字段获取真实ip。该指令默认值是 X-Real-IP，不过现在主流的都是通过 X-Forwarded-For 字段来获取客户端真实 IP。也可以自定义一个新的字段
        real_ip_header    X-Forwarded-For;
        off(默认)-会将 real_ip_header 指定的HTTP头中的最后一个IP作为真实IP
        on - 会将 real_ip_header 指定的HTTP头中的最后一个不是信任IP当成真实IP
        real_ip_recursive on;

        location /{
            负载均衡到应用服务器
            proxy_pass  http://upstream_app;

            传给应用服务器请求头（按需配置）
            proxy_set_header    Host    $http_host;
            proxy_set_header    X-Forwarded-For $proxy_add_x_forwarded_for;
        }
    }
}

该功能由ngx_http_realip_module模块提供。

分片

对于请求结果响应体较大的情况，Nginx支持把较大响应分片(拆分为更小的子请求)传输给客户端。

location / {
    设置切片的大小。0值禁用将响应拆分为切片。请注意，值过低可能会导致内存过度使用，并打开大量文件。
    slice             1m;

    启用按片缓存，效率更高
    proxy_cache       cache;
   $slice_range变量应作为range请求头字段传递给代理服务器。如果启用了缓存，则应将$slice_range添加到缓存key中，并且应启用具有206状态代码的响应的缓存。
    proxy_cache_key   $uri$is_args$args$slice_range;
    proxy_set_header  Range $slice_range;
    proxy_cache_valid 200 206 1h;
    proxy_pass        http://localhost:8000;
}

该功能由ngx_http_slice_module模块提供。

响应内容替换

Nginx可针对响应中字符串进行替换。示例如下：

location / {
    sub_filter string replacement;响应中的string替换为replacement
    sub_filter '<a href="http://127.0.0.1:8080/'  '<a href="https://$host/';
    sub_filter '<img src="http://127.0.0.1:8080/' '<img src="https://$host/';
    每个字符串替换一次（on-默认）还是重复(replacement还包括可替换内容)
    sub_filter_once on;
    哪种类型响应替换，默认为text/html；"*"表示任意类型
    sub_filter_types *；
}

该功能由ngx_http_sub_module模块提供。
