02、Tomcat8 源码解析 - Tomcat整体架构

一、整体架构

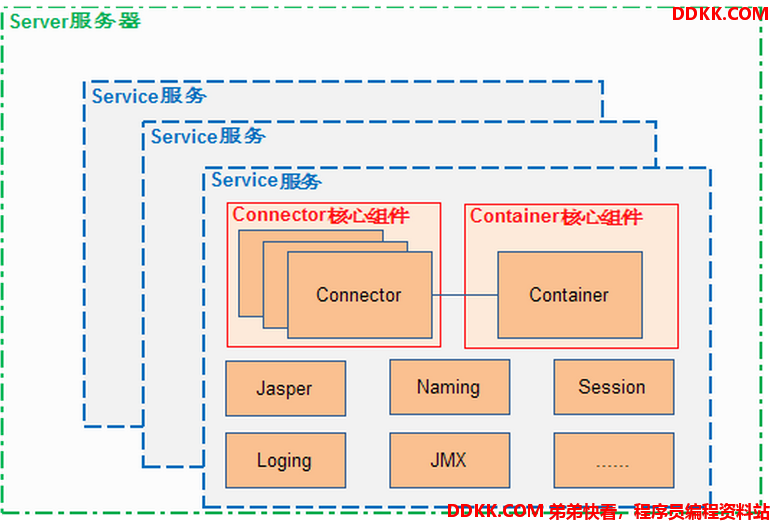

Tomcat主要有两个组件:连接器Connector和容器Container。Tomcat为了实现统一管理连接器和容器等各种组件,额外添加了服务器组件(server)和服务组件(service),一个server可以有多个service,一个service包含多个连接器和一个容器。

1、 服务器组件-Server;

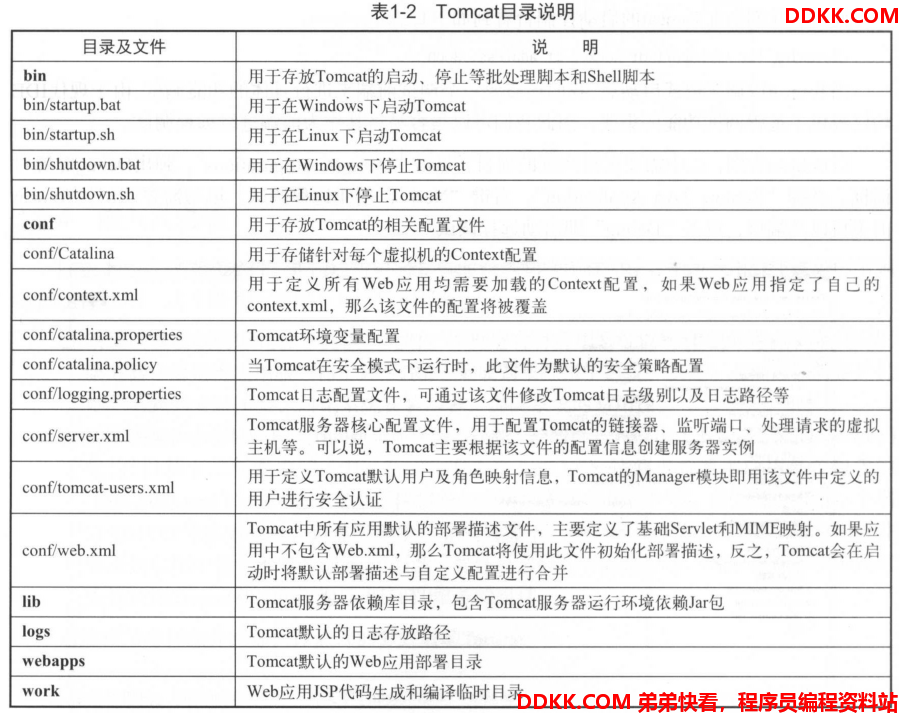

1、/tomcat8.5/conf/server.xml
server.xml体现了上图的整体架构,Server作为顶层元素包括整个配置。
包含一堆监听器,用于在Tomcat整个生命周期中对不同事件进行处理;提供了Tomcat容器全局的命名资源实现;监听某个端口以接收SHUTDOWN命令;多个Service。
参考:

Tomcat Server中的监听器

tomcat中server.xml配置详解

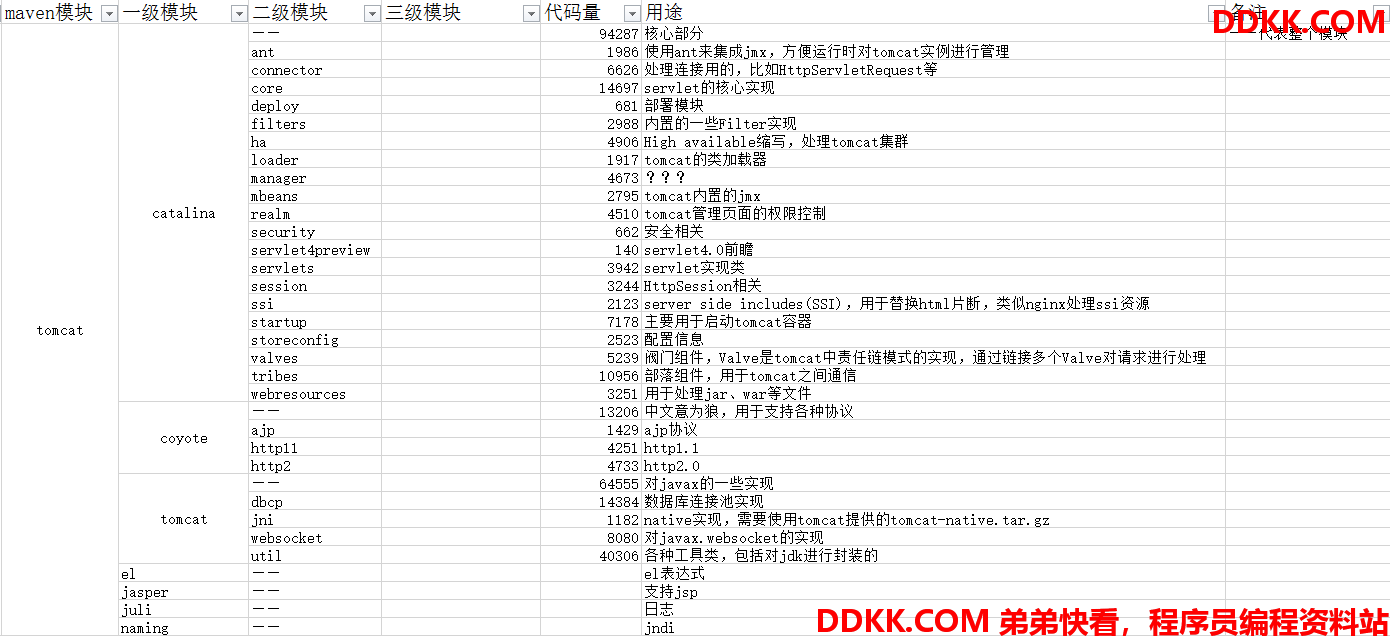

2、org.apache.catalina.Server接口和org.apache.catalina.core.StandardServer实现
StandardServer作为Server的唯一实现,主要方法如下:
Server接口继承于Lifecycle接口,具有Lifecycle接口的全部特性。
getPort/setPort,getPortOffset,setPortOffset设置TOMCAT停止的监听端口,setPort用于设置基本的端口,setPortOffset设置增量的端口,例如:port设置为8005,portoffset为1000,则实际的端口为:8005+1000=9005,在集群环境中,可以通过portoffset属性区分不同的实例。getPortWithOffset方法可以获得计算后的端口。

如果端口被设置为:-2,则不开启监听,TOMCAT不会自己停止
如果端口设置为-1,则,通过线程sleep等待停止命令
否则通过监听端口,等待停止的命令

getAddress/setAddress用于设置监听的地址,默认监听localhost。举个例子,默认情况下,通过192.168.1.2的局域网地址无法发送停止命令,TOMCAT不会响应,这是因为访问监听的地址为:localhost,只能通过127.0.0.1,或者localhost进行连接
getShutdown/setShutdown用于设置停止的命令
addService/removeService/findService/findServices,用于添加,删除,查询获取service信息

2、 服务组件-Service;

1、Service是对外提供的服务,name唯一,不能重复。
:处理所有直接由Tomcat服务器接收的web客户请求
:处理所有由Apahce服务器转发过来的Web客户请求

2、org.apache.catalina.Service接口的唯一实现类org.apache.catalina.core.StandardService,其中主要方法如下:

getName/setName获取和设置service的name,server中,service的名字,不能重复
getContainer/setContainer获取和设置engine容器,每个service只能包含一个engine容器
getServer/setServer设置service依赖的server容器
addConnector/removeConnector/findConnectors,添加删除查找connector,connector用于接收和处理请求,是和外部联系的组件
addExecutor/findExecutors/getExecutor/removeExecutor,executor,是扩展至java标准的
getMapper,返回mapper信息,mapper用于处理所有的servlet映射信息。

3、一个Service包含多个连接器-Connector和一个容器Container(Engine)。

3、 连接器-Connector;

连接器就是一个http请求过来了,连接器负责接收这个请求,然后解析请求协议、请求方法、请求路径、请求头、请求参数等,创建一个 Request 和 Response 对象分别用于和请求端交换数据,然后转发给容器来处理。
1、org.apache.catalina.connector.Connector为连接器类。
2、org.apache.coyote为对应的请求协议处理包,目前可以处理HTTP/1.1、AJP/1.3、HTTP/2协议。

4、 Servlet容器-Container;

容器即servlet容器,容器有很多层,分别是Engine,Host,Context,Wrapper。最大的容器Engine,代表一个servlet引擎,接下来是Host,代表一个虚拟机,然后是Context,代表一个应用,Wrapper对应一个servlet。从连接器传过来连接后,容器便会顺序经过上面的容器,最后到达特定的servlet。
涉及的主要组件:

org.apache.catalina.Container
org.apache.catalina.Engine接口和org.apache.catalina.core.StandardEngine实现
org.apache.catalina.Host接口和org.apache.catalina.core.StandardHost实现
org.apache.catalina.Context接口和org.apache.catalina.core.StandardContext实现
org.apache.catalina.Wrapper接口和org.apache.catalina.core.StandardWrapper实现
