32、JVM 调优实战 - 实验:模拟对象进入老年代的场景

1.动态年龄判定规则

对象进入老年代的4个常见的时机:

1、 躲过15次gc,达到15岁高龄之后进入老年代;
2、 动态年龄判定规则,如果Survivor区域内年龄1+年龄2+年龄3+年龄n的对象总和大于Survivor区的50%,此时年龄n以上的对象会进入老年代,不一定要达到15岁;
3、 如果一次YoungGC后存活对象太多无法放入Survivor区,此时直接进入老年代;
4、 大对象直接进入老年代;

1、 动态年龄判定规则进入老年代

首先模拟最常见的一种进入老年代的情况,如果Survivor区域内年龄1 + 年龄2 + 年龄3 + 年龄n 的对象总和大于 Survivor 区的 50%,此时年龄n以上的对象会进入老年代,也就是所谓的动态年龄判定规则

示例程序的JVM参数:
-XX:NewSize=10485760 -XX:MaxNewSize=10485760 -XX:InitialHeapSize=20971520 -XX:MaxHeapSize=20971520 -XX:SurvivorRatio=8 -XX:MaxTenuringThreshold=15 -XX:PretenureSizeThreshold=10485760 -XX:+UseParNewGC -XX:+UseConcMarkSweepGC -XX:+PrintGCDetails -XX:+PrintGCTimeStamps -Xloggc:gc.log

在这些参数里,新生代通过 “-XX:NewSize” 设置为10MB。然后其中Eden区是8MB,每个Survivor区是1MB,Java堆总大小是20MB,老年代是10MB,大对象必须超过10MB才会直接进入老年代。

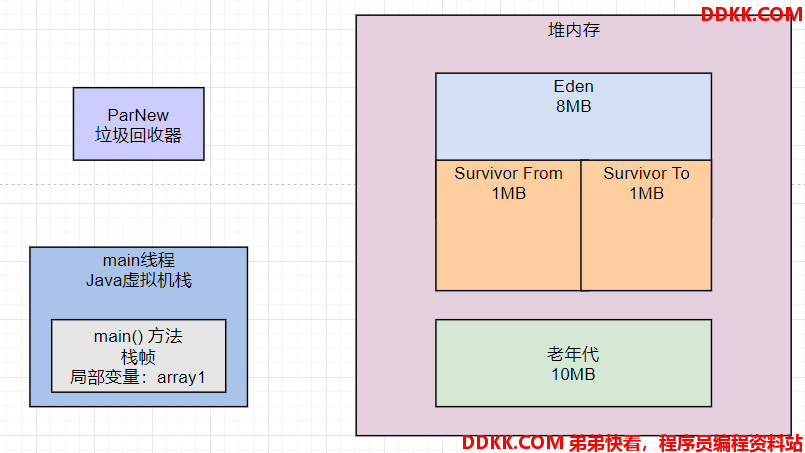

通过“-XX:MaxTenuringThreshold=15” 设置了,只要对象年龄达到15岁才会直接进入老年代。内存分配如下图所示:

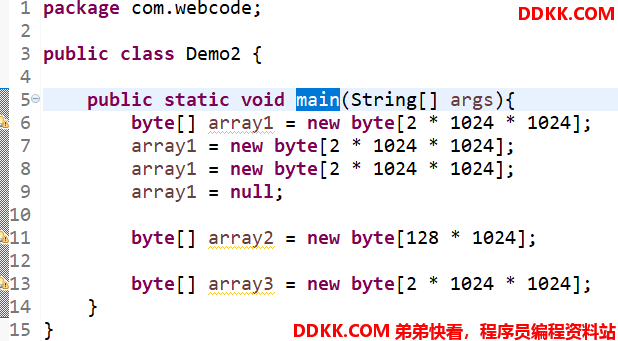

2、 动态年龄判定规则的示例代码



运行上述代码,通过gc日志来分析这部分代码执行过后jvm中的对象分配情况。

3、 示例代码运行后产生的 gc 日志

上述示例代码以及JVM参数配合起来运行,其会输出如下的GC日志。

0.108: [GC (Allocation Failure) 0.108: [ParNew: 7256K->680K(9216K), 0.0007600 secs] 7256K->680K(19456K), 0.0009665 secs] [Times: user=0.00 sys=0.00, real=0.00 secs]
Heap
par new generation total 9216K, used 2811K [0x00000000fec00000, 0x00000000ff600000, 0x00000000ff600000)
eden space 8192K, 26% used [0x00000000fec00000, 0x00000000fee14930, 0x00000000ff400000)
from space 1024K, 66% used [0x00000000ff500000, 0x00000000ff5aa348, 0x00000000ff600000)
to space 1024K, 0% used [0x00000000ff400000, 0x00000000ff400000, 0x00000000ff500000)
concurrent mark-sweep generation total 10240K, used 0K [0x00000000ff600000, 0x0000000100000000, 0x0000000100000000)
Metaspace used 2651K, capacity 4486K, committed 4864K, reserved 1056768K
class space used 286K, capacity 386K, committed 512K, reserved 1048576K

4、 触发Young GC

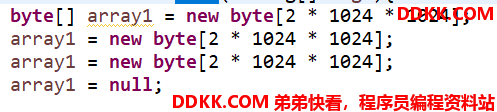

首先查看下述代码:

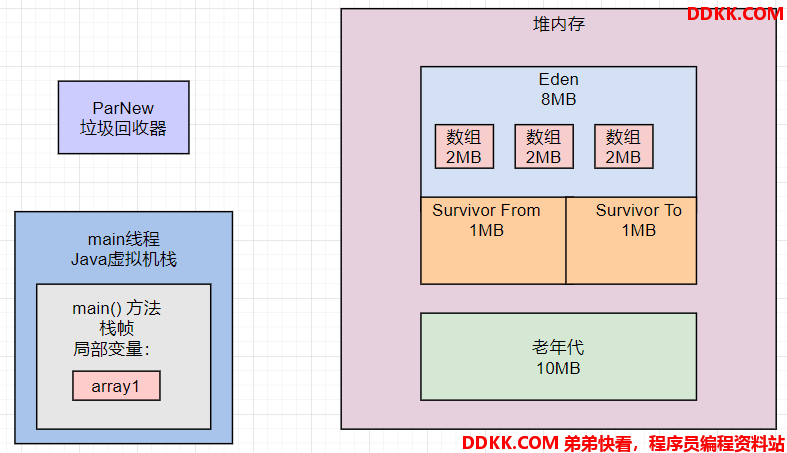

这里连续创建了3个2MB的数组,最后还把局部变量array1设置为了null,所以此时的内存如下图所示:

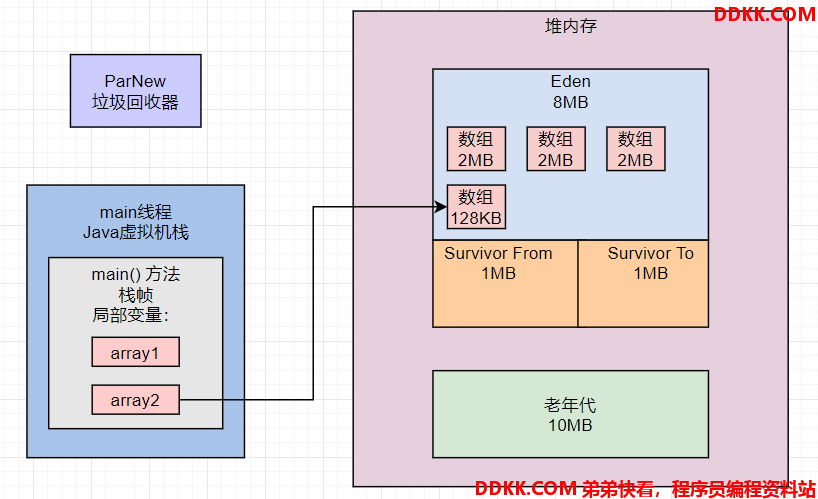

接着会执行这行代码: byte[] array2 = new byte[128 * 1024];。 此时会在 Eden 区创建一个 128KB的数组同时由 array2 变量来引用,如下图:



接着继续执行, byte[] array3 = new byte[2 * 1024 * 1024];.。

此时的程序希望在 Eden 区再次分配一个2MB的数组,显而易见,这是不可能的。

因为此时 Eden区里已经有3个2MB的数组和1个128KB的数组,大小都超过6MB了,Eden总共才8MB。

因此一定会触发一次Young GC。

5、 GC日志分析

触发Young GC后,根据JVM参数配置会生成 gc2.log日志文件,以下进行分析:

ParNew: 7256K->680K(9216K), 0.0007600 secs

这行日志说明了,在GC之前年轻代占用了 7256KB的内存,也就是大概6MB的数组 + 128KB的1个数组 + 几百KB的一些未知对象。

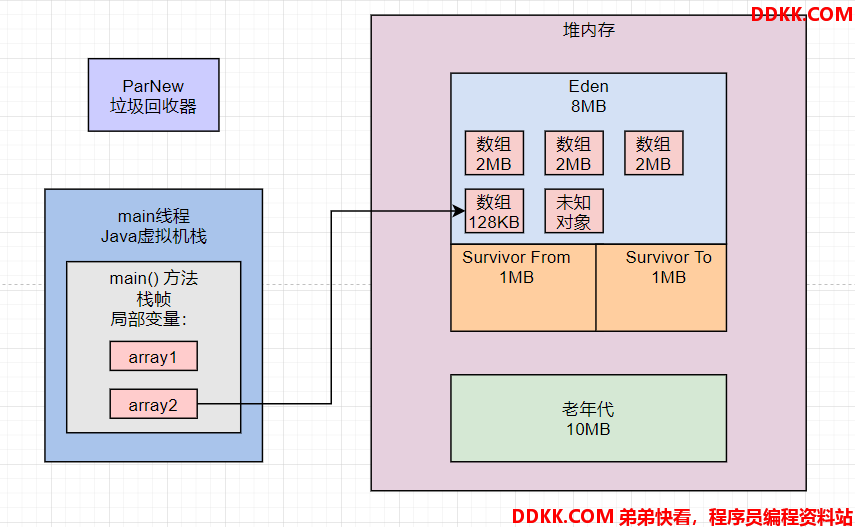

如下图:



接着看, 7256K->680K(9216K) ,一次Young GC过后,剩余的存活对象大概是715KB。结合前面对年轻代的分析,可知年轻代刚开始会有512KB左右的未知对象,此时再加上我们自己的128KB的数组,也就差不多就是700KB了。

接着看GC日志分析:

ar new generation total 9216K, used 2811K [0x00000000fec00000, 0x00000000ff600000, 0x00000000ff600000)
eden space 8192K, 26% used [0x00000000fec00000, 0x00000000fee14930, 0x00000000ff400000)
from space 1024K, 66% used [0x00000000ff500000, 0x00000000ff5aa348, 0x00000000ff600000)
to space 1024K, 0% used [0x00000000ff400000, 0x00000000ff400000, 0x00000000ff500000)
concurrent mark-sweep generation total 10240K, used 0K [0x00000000ff600000, 0x0000000100000000, 0x0000000100000000)

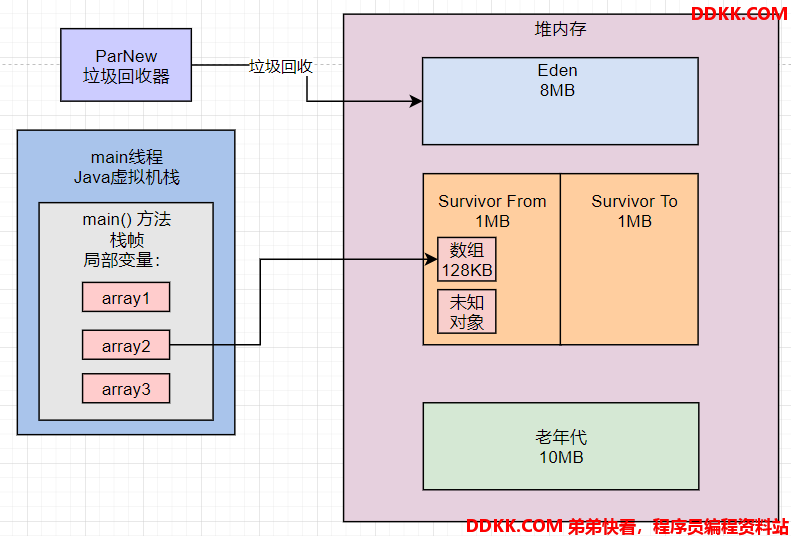

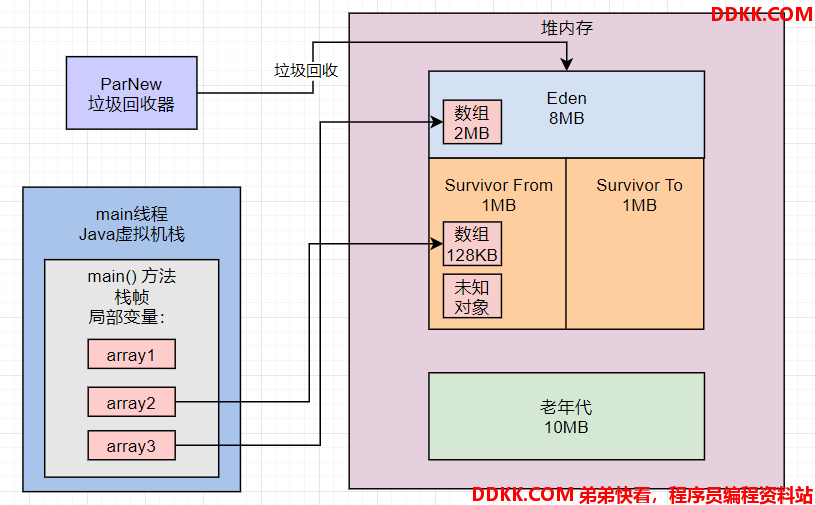

从上面的日志可以清晰看出,此时From Survivor区域被占据了 69%的内存,大概就是700KB左右,这就是一次Young GC后存活下来的对象,他们都进入 From Survivor区了。

同时Eden区域内被占据了26%的空间,大概就是2MB左右,这就是 byte[] array3 = new byte[2 * 1024 * 1024];,这行代码在 gc 过后分配在 Eden区域内的数组。



这里明确一点,现在 Survivor From 区里的那 700KB 的对象,是1岁。

它熬过一次gc,年龄就会增长1岁。而此时 Survivor区域总大小是 1MB,此时 Survivor 区域中的存活对象已经有700KB了,绝对超过了50%。

6、 完整示例代码

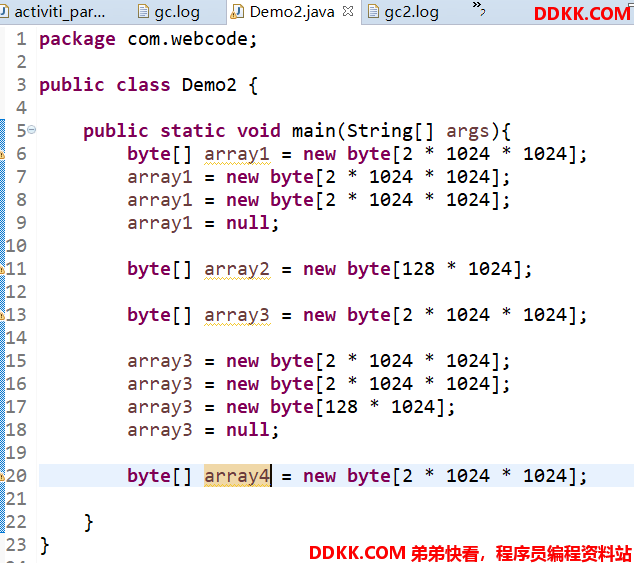

完整的示例代码,如上图所示。该代码可以出发出来第二次Young GC,然后看看Survivor区域内的动态年龄判定规则能否生效。

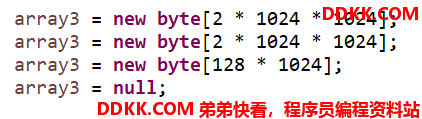

先看下面几行代码:

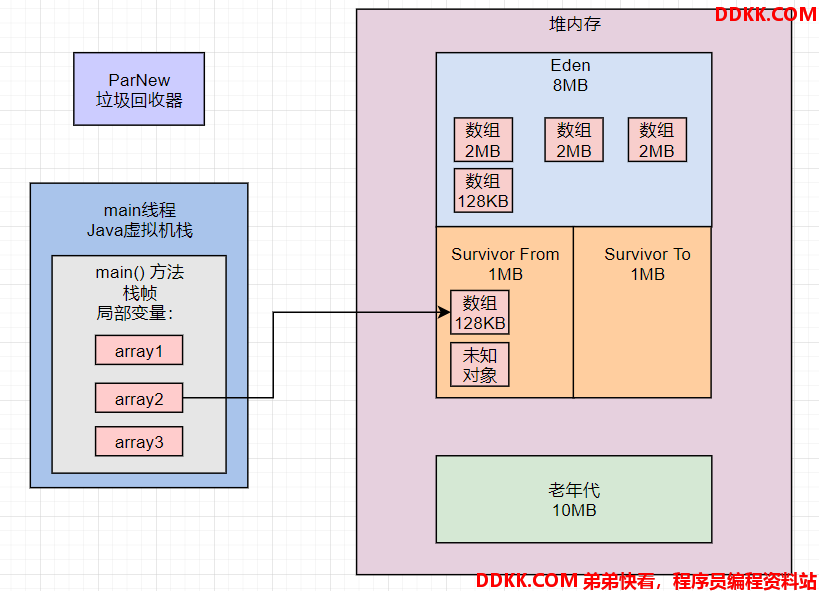

这几行代码运行过后,实际上会接着分配 2个 2MB的数组,然后再分配一个 128KB的数组,最后是让 array3变量指向 null,如下图所示:



此时接着会运行下面的代码: byte[] array4 = new byte[2 * 1024 * 1024];。

这个时候, Eden 区如果要再次放一个2MB数组下去,是放不下去的了,所以会再触发一次Young GC。

0.109: [GC (Allocation Failure) 0.109: [ParNew: 7256K->690K(9216K), 0.0007646 secs] 7256K->690K(19456K), 0.0009165 secs] [Times: user=0.00 sys=0.00, real=0.00 secs]
0.110: [GC (Allocation Failure) 0.110: [ParNew: 6995K->0K(9216K), 0.0022551 secs] 6995K->677K(19456K), 0.0023194 secs] [Times: user=0.00 sys=0.00, real=0.00 secs]
Heap
par new generation total 9216K, used 2212K [0x00000000fec00000, 0x00000000ff600000, 0x00000000ff600000)
eden space 8192K, 27% used [0x00000000fec00000, 0x00000000fee290e0, 0x00000000ff400000)
from space 1024K, 0% used [0x00000000ff400000, 0x00000000ff400000, 0x00000000ff500000)
to space 1024K, 0% used [0x00000000ff500000, 0x00000000ff500000, 0x00000000ff600000)
concurrent mark-sweep generation total 10240K, used 677K [0x00000000ff600000, 0x0000000100000000, 0x0000000100000000)
Metaspace used 2651K, capacity 4486K, committed 4864K, reserved 1056768K
class space used 286K, capacity 386K, committed 512K, reserved 1048576K

7、 分析最终的GC日志

首先第一次GC的日志如下:

0.109: [GC (Allocation Failure) 0.109: [ParNew: 7256K->690K(9216K), 0.0007646 secs]

这个过程前面分析过了。

接着第二次GC的日志如下:

0.110: [GC (Allocation Failure) 0.110: [ParNew: 6995K->0K(9216K), 0.0022551 secs]

第二次触发Young GC,就是上述代码执行的时候,此时发现ParNew: 6995K->0K(9216K)。

这行日志表明,这次GC过后,年轻代直接就没有对象了,也就是说没有任何存活对象。但,这不是绝对的。

在前面的年轻代中,是有500多KB的未知对象存在的。

具体分析一下,由于Eden区里有3个2MB的数组和1个128KB的数组,在第二次Young GC时,是会被回收掉的。



这是会发现Survivor区域中的对象都是存活的,而且总大小超过50%了,而且年龄都是1岁。

此时根据动态年龄判定规则: 年龄1 + 年龄2 + 年龄n 的对象总大小超过了 Survivor区域的 50%,年龄n 以上的对象进入老年代。

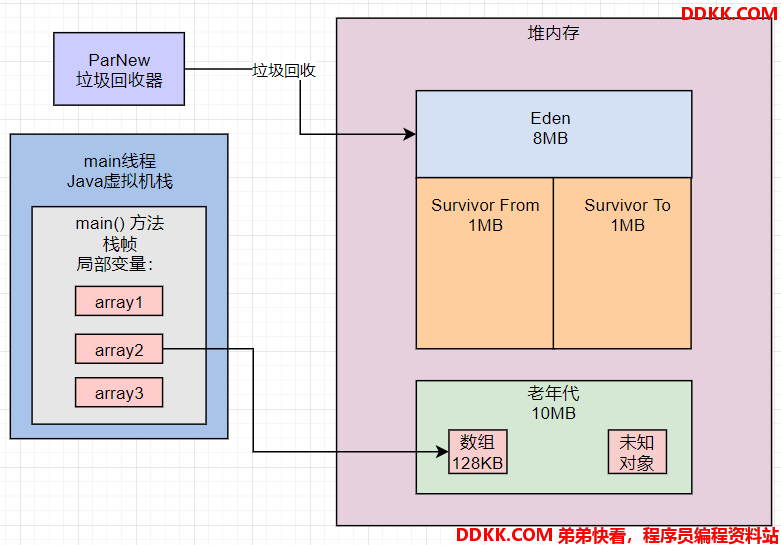

当然这里的对象都是年龄1的,所以直接全部进入老年代了。如下图:



如下列日志可以确认这一点:

concurrent mark-sweep generation total 10240K, used 677K [0x00000000ff600000, 0x0000000100000000, 0x0000000100000000)

CMS管理的老年代,此时使用空间刚好是 700KB,证明此时Survivor里的对象触发了动态年龄判定规则,虽然没有达到15岁,但是全部进入老年代了。

包括array2变量一直引用的 128KB的数组。

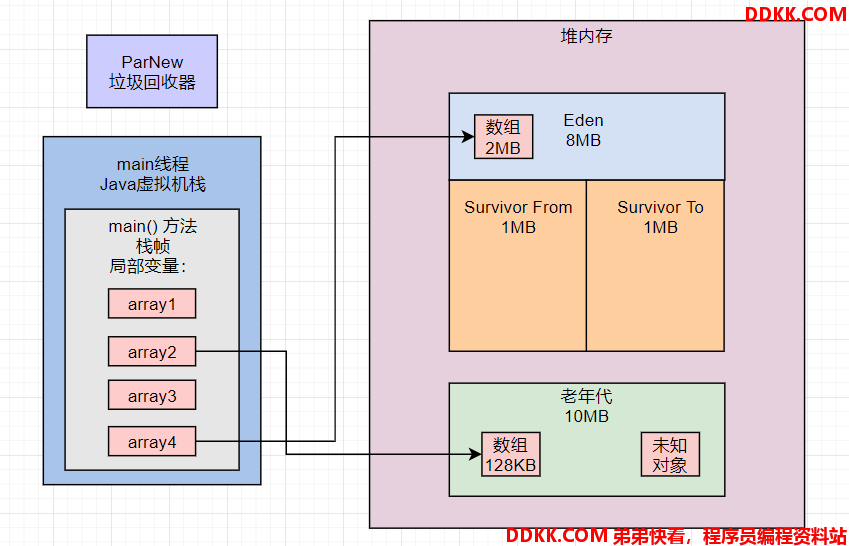

然后array4 变量引用的那个 2MB的数组,此时就会分配到 Eden区域中,如下所示:



此时再下面的日志:

eden space 8192K, 27% used [0x00000000fec00000, 0x00000000fee290e0, 0x00000000ff400000)

这里说明 Eden 区当前就是有一个2MB的数组。

然后再看下面的日志:

from space 1024K, 0% used [0x00000000ff400000, 0x00000000ff400000, 0x00000000ff500000)
to space 1024K, 0% used [0x00000000ff500000, 0x00000000ff500000, 0x00000000ff600000)

两个Survivor区域都是空的,因为之前存活的700KB的对象都进入老年代了,所以现在Survivor里都是空的了。

2.对象在Young GC过后因为放不下Survivor区域进入老年代

1、 示例代码

    public static void main(String[] args){
		byte[] array1 = new byte[2 * 1024 * 1024];
		array1 = new byte[2 * 1024 * 1024];
		array1 = new byte[2 * 1024 * 1024];

		byte[] array2 = new byte[128 * 1024];
		array2 = null;

		byte[] array3 = new byte[2 * 1024 * 1024];

	}

2、 GC日志

这里使用JVM参数配置和动态判定规则的一致。打印的GC日志如下:

0.106: [GC (Allocation Failure) 0.106: [ParNew: 7256K->576K(9216K), 0.0014945 secs] 7256K->2626K(19456K), 0.0016708 secs] [Times: user=0.00 sys=0.00, real=0.00 secs]
Heap
par new generation total 9216K, used 2707K [0x00000000fec00000, 0x00000000ff600000, 0x00000000ff600000)
eden space 8192K, 26% used [0x00000000fec00000, 0x00000000fee14930, 0x00000000ff400000)
from space 1024K, 56% used [0x00000000ff500000, 0x00000000ff590338, 0x00000000ff600000)
to space 1024K, 0% used [0x00000000ff400000, 0x00000000ff400000, 0x00000000ff500000)
concurrent mark-sweep generation total 10240K, used 2050K [0x00000000ff600000, 0x0000000100000000, 0x0000000100000000)
Metaspace used 2651K, capacity 4486K, committed 4864K, reserved 1056768K
class space used 286K, capacity 386K, committed 512K, reserved 1048576K

3、 分析GC日志

分析如下代码:

        byte[] array1 = new byte[2 * 1024 * 1024];
		array1 = new byte[2 * 1024 * 1024];
		array1 = new byte[2 * 1024 * 1024];

		byte[] array2 = new byte[128 * 1024];
		array2 = null;

上面的代码中,首先分配了3个2MB的数组,然后最后让 array1变量指向了第三个2MB数组。

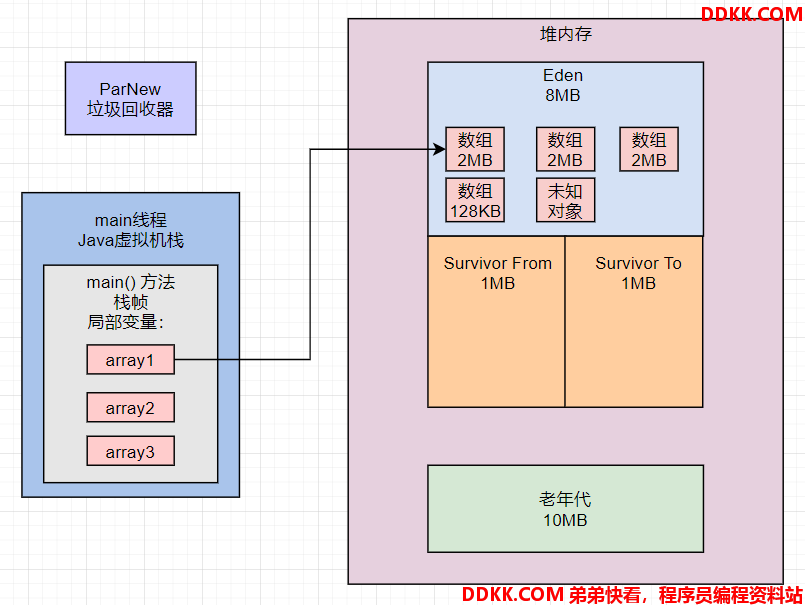

接着创建了一个128KB的数组,但最后让 array2指向了null,同时我们一直都知道的,Eden区里会有500KB左右的未知对象。

如下图所示:



接着会执行如下代码: byte[] array3 = new byte[2 * 1024 * 1024];。此时想要在 Eden 里再创建一个2MB的数组,肯定会触发一次Young GC。

4、 初步分析GC日志

[ParNew: 7256K->576K(9216K), 0.0014945 secs]

这里说明在第一次GC过后,年轻代就剩下了500多KB的对象。

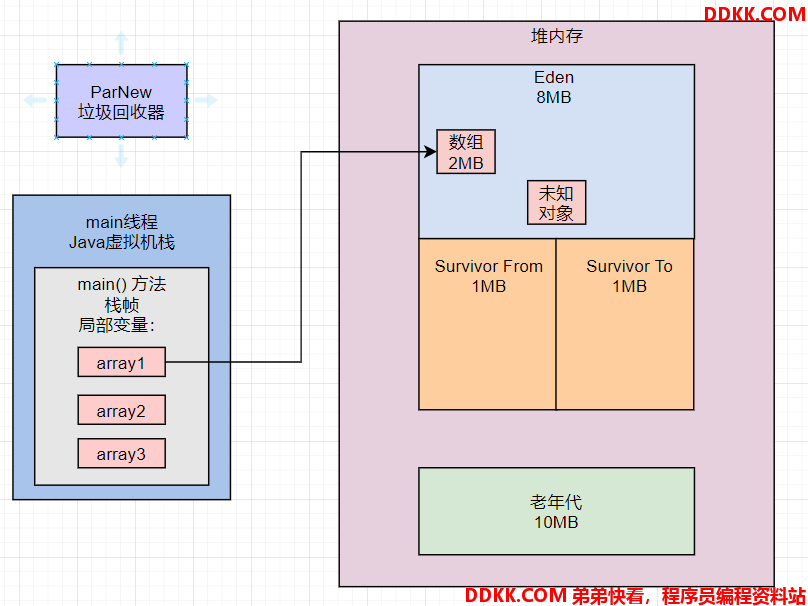

结合图示,可以知道,在第一次GC的时候,会回收掉图中的2个2MB的数组和1个128KB的数组,然后留下一个2MB的数组和1个未知的500KB的对象。

如下图所示:



这剩下的2MB的数组和500KB的未知对象并不能全放入 From Survivor区。因为Survivor区仅仅只有1MB。

并且也不是一定要把所有存活对象全部放入老年代的。

eden space 8192K, 26% used [0x00000000fec00000, 0x00000000fee14930, 0x00000000ff400000)

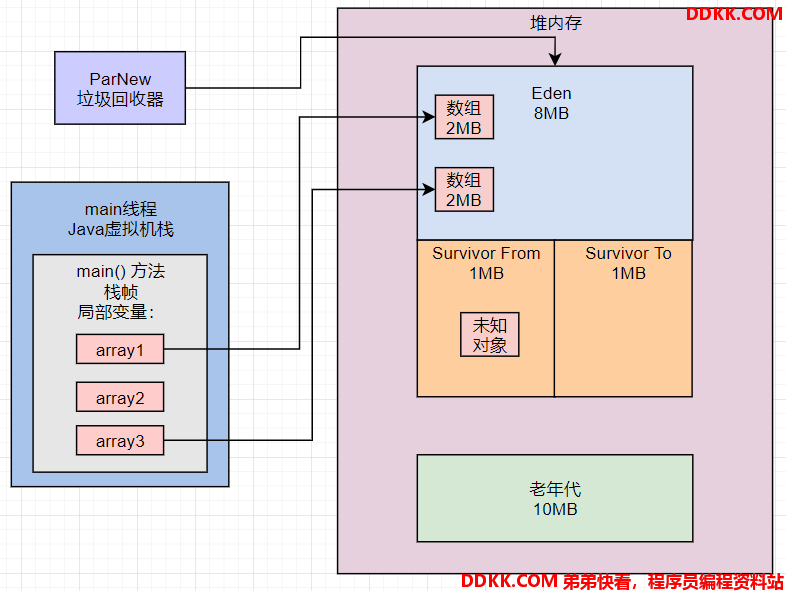

上面的GC日志中,首先Eden区内一定放入了一个新的2MB的数组,也就是刚才最后想要分配的那个数组,由array3变量引用,如下图:



再看下面的日志:

from space 1024K, 56% used [0x00000000ff500000, 0x00000000ff590338, 0x00000000ff600000)

此时From Survivor 中有约 573KB的对象,其实就是那 500多KB的位置对象。

所以这里并不是让2MB的数组和500KB的未知对象都进入老年代,而是把500KB的位置对象放入From Survivor区中。



接着看如下日志:

concurrent mark-sweep generation total 10240K, used 2050K [0x00000000ff600000, 0x0000000100000000, 0x0000000100000000)

此时老年代里有2MB的数组,也就是说,Young GC过后,发现存活下来的对象有2MB的数组和500KB的未知对象。

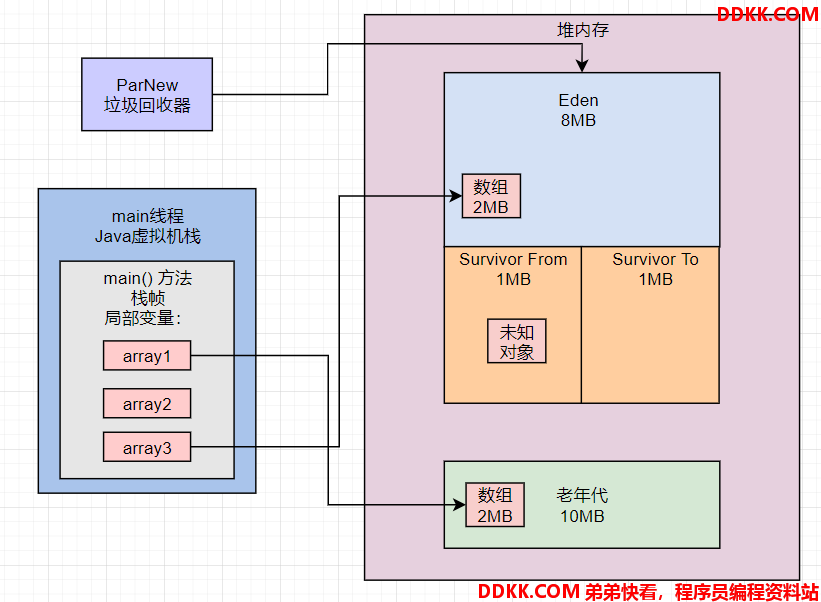

此时把500KB的未知对象放入Survivor 中,然后2MB的数组直接放入老年代,如下图:



总结,Young GC过后存活对象放不下Survivor区域,部分对象会留在Survivor中,有部分对象会进入老年代。
